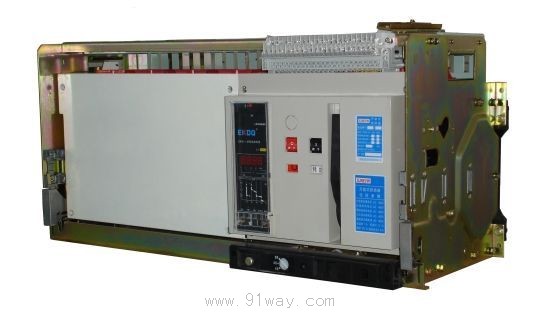

HA3-6300智能型万能式断路器产品详细说明：

HA3-6300智能型万能式断路器，额定电流为630A~6300A,适用于交流50Hz,400V、690V，主要在低压配电网络中用于分配电能和保护线路、防止电源设备遭受过载、短路、欠电压、单向接地等故障的危害。具有高精度智能控制器，可以完成配电系统的过电流和剩余电流的全选择性保护，同时具有通讯功能，可作为现场总线等控制系统实现遥控、遥讯、遥测、遥调"四遥"功能的主要元件。

HA3-6300智能型万能式断路器具有高分断能力，且无飞弧，有多种操作、安装、接线方式和产品之间、产品与柜门之间的机械连锁，以及运行参数的显示、故障记忆、现场设定、试验、热记忆、负载监控和自诊断等功能，可确保系统供电质量和可靠性。是国内乃至世界上最大容量的断路器。

HA3-6300智能型万能式断路器具有高分断能力，且无飞弧，有多种操作、安装、接线方式和产品之间、产品与柜门之间的机械连锁，以及运行参数的显示、故障记忆、现场设定、试验、热记忆、负载监控和自诊断等功能，可确保系统供电质量和可靠性。是国内乃至世界上最大容量的断路器。

2.用途
主要在低压配电网络中用于分配电能和保护线路、防止电源设备遭受过载、短路、欠电压、单向接地等故障的危害。具有高精度智能控制器，可以完成配电系统的过电流和剩余电流的全选择性保护，同时具有通讯功能，可作为现场总线等控制系统实现遥控、遥讯、遥测、遥调"四遥"功能的主要元件。
3.符合标准
IEC60947-2 低压开关设备和控制设备 断路器　
GB14048.2 低压断路器

4.HA3-6300智能型万能式断路器型号含义说明

5.技术特点
产品结构功能部件模块化、体积小、造型比较美观，高动、热稳定性，高分断能力(120KA)、无飞弧、集检测、三段保护、监控、显示、报警、通讯、自诊断、现场设定、试验功能等。并具有如下创新特点：
　(1)采用了新颖的设计，降低了短路时的电动斥力，增加接触面积，提高了分断能力和动热稳定性；
　(2)主轴用分段设置，多个半圆形轴承，克服了主轴变形；
　(3)采取了互感器加屏蔽，增加辅助线圈，微调相位等措施，提高了电流采集精度；
　(4)研制了新型的触头材料，AgNi30C3,确保分端能力和耐磨性；
　(5)采用了轴两端设拖动装置，解决了抽屉摇进出平衡。
HAI-6300智能型万能式断路器是国内乃至世界上最大容量的断路器，该产品具有遥调、遥测、遥控等四遥功能，其各项性能指标与法国施耐德M系列、德国西门子的3WN6系列等国际同类先进产品水平相当。

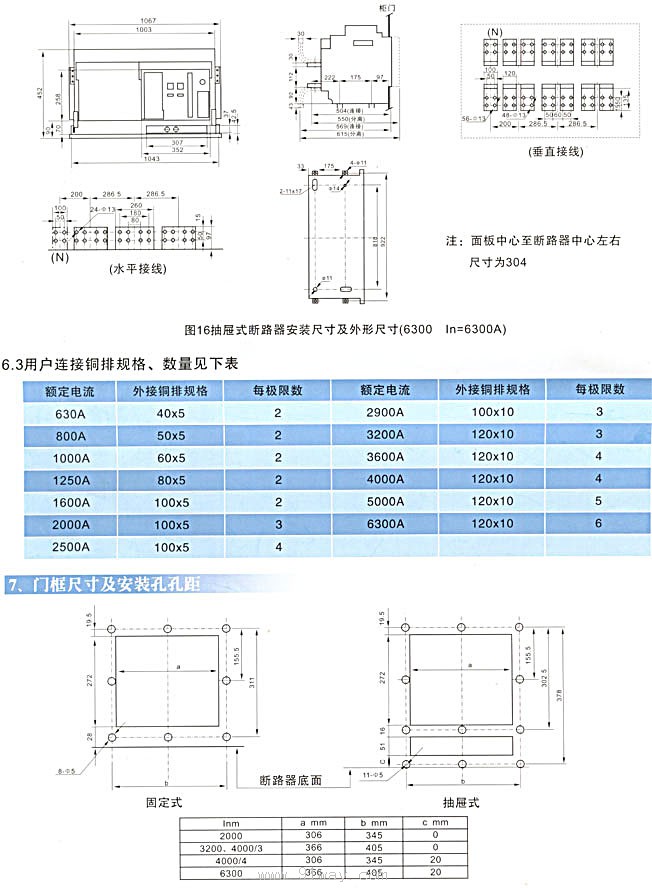

6.外型及安装尺寸：

8.主要技术参数

壳架等级额定电流Inm A	额定电流In	断路器操作性能(次)				额定极限短路分断能力Icu（kA）/cosΦ		额定运行短路分断能力Ics（kA）/cosΦ		额定短时耐受电流Icw（kA）/cosΦ 1s
		每小时操作循环次数	不通电(n)	通电(n’)	总计(n+ n’)	400V	690V	400V	690V	400V	690V
6300	4000,5000,6300	5	1500	500	2000	120/0.2	75/0.2	100/0.2	65/0.2	85/0.2(MCR)	65/0.2

9.使用条件
△海拔不超过2000m；最大倾斜度为22.5°；
△周围介质温度不高于+40°C（对船用产品为+45°C）和不低于-5°C；
△能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；
△在受到船舶正常振动时能可靠工作；在受到地震情况下（4g）能可靠工作；
△在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
△在没有雨雪侵袭的地方。
