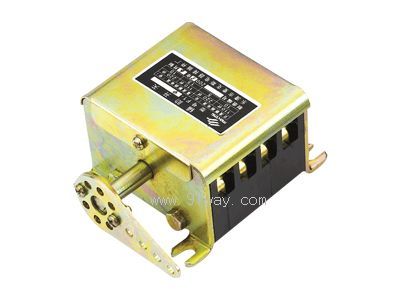

F1-4型辅助开关产品详细说明：

一、主要用途
F1-4型辅助开关主要用于高压断路器、高低隔离开关、低压空气开关和低压刀开关等操作机构中，作为辅助电器使用，用以接通或分断信号控制测量，保护及联锁等的线器。

二、适用工作条件：
　　1、周围介质温度不高于+40℃，不低于-40℃
　　2、海拔高度不超过3000米
　　3、在温度为+25℃时，空气相对湿度不大于90%
　　4、在无剧烈震动和摆动场所
　　5、周围介质无爆炸危险、无导电尘埃、无破坏绝缘及无腐蚀金属的气体场所。

三、结构形式：
　　1、F1根据使用的不同要求可调整中心动触头的转动角度分为60° ~90° ~120°
　　2、F1按安装方式分为卧式和立式，按结构分为卧式带快速机构和直接带动及延时触头。

四、技术参数：

额定电压	额定电流	额定电压	额定电流
~110	10A	-110V	12.5A
~220	5A	-220V	10A

型号	F1-1	F1-2	F1-4	F1-6	F1-8	F1-10	F1-12
L1(mm)	68	83	113	143	173	203	233
L2(mm)	39	54	84	114	144	174	204

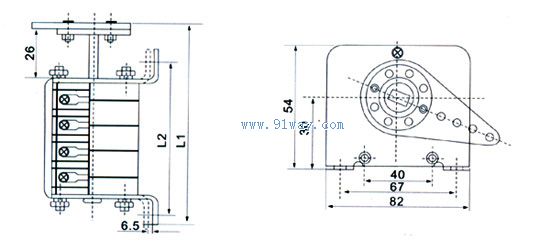

五、外形及安装尺寸：
