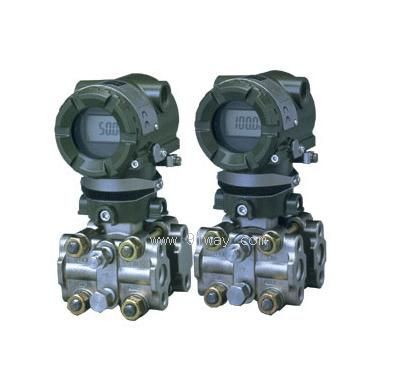

EJAX110A差压变送器产品详细说明：

EJAX110A差压变送器用于测量液体、气体和蒸汽液位、密度和压力，然后将其转变成4-20mADC的电流信号输出。EJAX110A也可HART275手操器相互通讯，通过它们进行设定、监控等。

功能规格
输出:二线制，4-20mADC输出，数字通讯，可编程设定线性或平方根输出方式，HART协议加载在4-20mADC信号上。
电源电压
10.5-42VDC (工作状态)
10.5-30VDC (本安型)
16.4-42VDC (数字通讯)
16.4-30VDC (本安型)
负载（输出信号代码为E和S时）
0-1335Ω工作状态
250-600Ω数字通讯
环境温度:-30-85℃（-22-1760F）
接液温度:-40-120℃（-40-2480F）
HART:通讯距离 用多芯双绞线，通讯距最大可达1.5Km，通讯距离因电缆类型而异。
三、性能规格
调量程的参考精度:包括从零点开始的线性、滞后性和重复性）:±0.1%~±0.5%
静压影响:±[0.1%量程+0.028%量程上限]/6.9MPa{1000psi}
过压影响:±0.03%量程上限/6.9MPa{2000psi}
稳定性:±0.1%量程上限/60个月

EJAX110A差压变送器选型规格表

型号	规格代码	说明
EJAX110A		差压变送器
输出信号	-E	4～20mA,HART协议数字通讯（参见GS1C22T1-CY）
测量量程 （膜盒）	L M H V	0.5～10KPa{50～1000mmH2O} 1～100KPa{100～10000mmH2O} 5～500kPa{0.05～5kgf/cm2} 0.14～14MPa(1.4～140kgf/cm2)(注1)
接液部分材质	S H M T A B	[本体（]注2）[膜盒][排气螺钉] SCS14ASUS316L(注5)SUS316 SCS14A哈氏合金C-276(注6)SUS316 SCS14A蒙乃尔(注6)SUS316 SCS14A钽(注6)SUS316 哈氏合金C-276(注3)哈氏合金C-276(注6)哈氏合金C-276 哈氏合金C-276(注3)钽(注6)哈氏合金C-276 蒙乃尔(注4)蒙乃尔(注6)蒙乃尔
管道连接	0 1 2 3 4 5	无过程接头（容室法兰上Rcl/4内螺纹） 带Rcl/4内螺纹的过程接头带Rcl/2内螺纹的过程接头 带1/4NPT内螺纹的过程接头带1/2NPT内螺纹的过程接头 无过程接头（容室法兰上1/4NPT内螺纹）
螺栓、螺母材质	A B C	[最大工作压力] L膜盒（注9）L、M、H、V膜盒 SCM4353.5MPa16MPa{160kgf/cm2} SUS6303.5MPa16MPa{160kgf/cm2} SUH6603.5MPa16MPa{160kgf/cm2}
安装方式	-2 -3 -6 -7 -8 -9	垂直安装，右面高压，过程接头在上（注7） 垂直安装，右面高压，过程接头在下（注7） 垂直安装，左面高压，过程接头在上（注7） 垂直安装，左面高压，过程接头在下（注7） 水平安装，右面高压（注8）水平安装，左面高压（注8）
电气接口	0 2 3 4	G1/2内螺纹，1处接线口 1/2NPT内螺纹，2处接线口Pg13.5内螺纹，2处接线口 M20内螺纹，2处接线口 G1/2内螺纹，2处接线口，带一个盲塞 1/2NPT内螺纹，两个电气接口，一个盲塞Pg13.5内螺纹， 两个电气接口，一个盲塞 M20内螺纹，两个电气接口，一个盲塞
显示表头	D E f	数字表头 带设定按钮的数字表头 （无表头）
2-inch管安装支架	A B C D N	SECC平托架 SUS304平托架 SECCL型托架 SUS304L型托架 无安装支架

例1：EJAX110A-EMS5A-92NN
注
1：接液部分材质代码为H、M、T、A、D的测量范围为0～14MPa
2：容室法兰和过程接头材质
3：材质等同于ASTMCW-12MW
4：材质等同于ASTMM35-2
5：膜片材质为哈氏合金C-276，其余接液部分材质为SUS316L
6：指膜片和其它接液部分材质
7：必要时，选代码为C和D的安装支架注8：必要时，选代码为A和B的安装支架
9：适用于接液材质代码为H、M、T、A、D和B时
