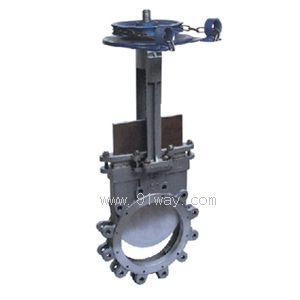

 产品名称： PZL73HFXY链轮对夹式刀形闸阀
型号规格： PZL73HFXY链轮对夹式刀形闸阀
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 闸阀
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
PZL73HFXY链轮对夹式刀形闸阀产品详细说明：
PZL73HFXY链轮对夹式刀形闸阀主要性能规范

公称压力（MPa）
Normal Pressure

 0.6、1.0、1.6 (150LB)
壳体试验（MPa）
Shell Test		 0.9、1.5、2.4
密封试验（MPa）
Seal Teat		 0.66、1.1、1.8
工作温度
Working Temperation		 ≤100℃
使用介质
Applicable Medium		 纸浆、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion

链轮对夹式刀形闸阀主要零部件材质

体、盖Body、Bonnet 不锈钢、碳钢、灰铸铁
S.S、C.S、C.I
闸板Disc 碳钢、不锈钢
C.S、S.S
阀杆Stem 不锈钢
S.S
密封面Sealing 橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy

链轮对夹式刀形闸阀主要外形及连接尺寸

MPa DN L D D1 D2 H N-M D0
1.0 50 40 160 125 100
 285 4-M16 200
65 48 180 145 120 298 4-M16 200
80 50 195 160 135 315 4-M16 220
100 60 215 180 155 365 8-M16 240
125 60 245 210 185 400 8-M16 240
150 62 280 240 210 475 8-M20 280
200 76 335 295 265 540 8-M20 320
250 76 390 350 320 630 12-M20 360
300 80 440 400 368 780 12-M20 400
350 85 500 460 428 885 16-M20 450
400 93 565 515 482 990 16-M22 450
450 93 615 565 532 1100 20-M22 500
500 130 670 620 585 1200 20-M22 500
600 130 780 725 685 1450 20-M27 600
700 135 895 840 800 1700 24-M27 600
800 140 1010 950 905 2000 24-M30 680
900 140 1110 1050 1005 2300 28-M30 680
1000 150 1220 1160 1115 2600 28-M30
1200 160 1450 1380 1325 2900 32-M36
1400 180 1675 1590 1525   36-M39


PZL73HFXY链轮对夹式刀形闸阀适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k

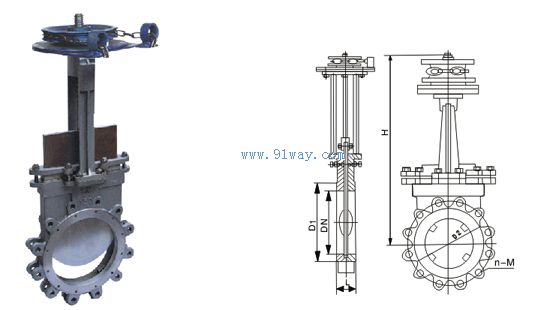

PZL73HFXY链轮对夹式刀形闸阀外形及安装尺寸

PZL73HFXY链轮对夹式刀形闸阀
PZL73HFXY链轮对夹式刀形闸阀（示意图）
