DSZ44H,DSZ41H,DSZ944H,DSZ941H水封闸阀水封电动闸阀产品详细说明：

DSZ44H、DSZ41H、DSZ944H、DSZ941H水封闸阀、水封电动闸阀概述：

主要特点及用途
1、本产品的阀盖填料室具有水密封结构，当接口通入压力0.6～1MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。
2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
5、水封闸阀、水封电动闸阀连接方式有法兰和焊接两种，驱动方式为手动和电动。
6、Ds系列水封阀门适用于公称压力≤10.OMPa，工作温度≤425℃，工作介质为水、蒸汽、油品和非气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

水封闸阀、水封电动闸阀产品详细介绍

DS/Z41(4)H-40C  DS/Z41(4)Y-40I DS/Z941(4)H-40C DS/Z941(4)Y-40I

公称通径 DN/mm Nominal diameter	L	D	D1	D2	D6	f	b	f2	Z-φd	手动 Manuall			电动 Electricall
										H	Do	重量/kg Weight	H	电动装置 Electric device	重量/kg Weight
50	250	160	125	100	88	3	20	4	4-φ18	330	300	27	620	DZWl0	55
65	280	180	145	120	110	3	22	4	8-φ18	435	300	38	714	DZWlO	65
80	310	195	160	135	121	3	22	4	8-φ侣	491	350	42	765	DZWl5	70
100	350	230	190	160	150	3	24	4.5	8-φ23	573	350	57	840	DZW201I	86
125	400	270	220	188	176	3	28	4 5	8-φ25	582	400	91	852	DZW201I	120
150	450	300	250	218	204	3	30	4 5	8-φ25	605	400	110	875	DZW30	138
200	550	375	320	282	260	3	38	4.5	12-φ30	739	450	169	1015	DZW30	200
250	650	445	385	345	313	3	42	4.5	12-φ34	862	550	207	1225	DZW40	298
300	750	510	450	408	364	4	46	4.5	16-φ34	990	650	266	1371	DZW60	383
350	850	570	510	465	422	4	52	5	16-φ34	1139	750	513	1507	DZW90l	604
400	950	655	585	535	474	4	58	5	16-φ41	1523	850	627	1912	DZWl20	866

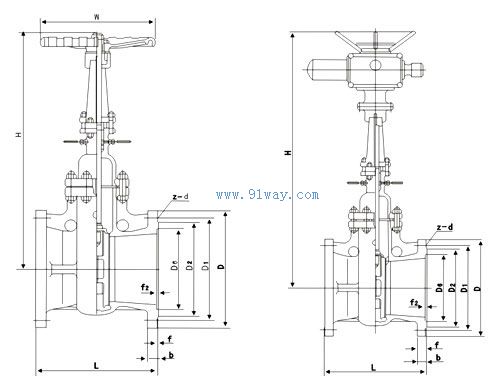

主要外形尺寸及连接尺寸 Main dimensiors and weight

公称通径 DN/mm Nominal diameter	L	D	D1	D2	D6	f	b	f2	Z-φd	手动 Manuall			电动 Electricall
										H	Do	重量/kg Weight	H	电动装置 Electric device	重量/kg Weight
DS/Z44H-64 DS/Z44Y-64I DS/Z944H-64 DS/Z944Y-64I DS/Z41H-64 DS/Z41Y-64I DS/Z941H-64 DS/Z941Y-64I
50	250	175	135	105	88	3	26	4	4-φ23	337	300	30	622	DZWl0	58
65	280	200	160	130	110	3	28	4	8-φ23	441	300	41	714	DZW15	69
80	310	210	170	140	121	3	30	4	8-φ23	496	350	45	765	DZW20I	73
100	350	250	200	168	150	3	32	4.5	8-φ25	578	400	62	840	DZW20l	90
125	400	295	240	202	176	3	36	4.5	8-φ30	588	400	97	852	DZW30	124
150	450	340	280	240	204	3	38	4.5	8-φ34	610	450	115	875	DZW30	142
200	550	405	345	300	260	3	44	4.5	12-φ34	744	550	172	1195	DZW45	276
250	650	470	400	352	313	3	48	4.5	12-φ41	867	650	211	1225	DZW60	317
300	750	530	460	412	364	4	54	4.5	16-φ41	996	750	271	1393	DZW90	399
350	850	595	525	475	422	4	60	5	16-φ41	1142	850	518	1507	DZWl20I	647
400	950	670	585	525	474	4	66	5	16-φ48	1537	900	633	2075	DZWl80	882
DS/Z44H-100 DS/Z44Y-100I DS/Z944H-100 DS/Z944Y-100I DS/Z41H-100 DS/Z41Y-100I DS/Z941H-100 DS/Z941Y-100I
50	250	195	145	112	88	3	28	4	4-φ25	337	300	34	622	DZWl0	62
65	280	220	170	138	110	3	32	4	8-φ25	441	300	46	714	DZWl5	74
80	310	230	180	148	121	3	34	4	8-φ25	496	350	50	765	DZW20I	78
100	350	265	210	172	150	3	38	4.5	8-φ3O	578	400	67	840	DZW30I	95
125	400	310	250	210	176	3	42	4.5	8-φ34	588	400	102	852	DZW30	129
150	450	350	290	250	204	3	46	4.5	12-φ34	610	450	121	875	DZW45	221
200	550	430	360	312	260	3	54	4.5	12-φ41	744	550	178	1195	DZW60	285
250	650	500	430	382	313	3	60	4 5	12-φ41	867	650	217	1225	DZW90l	345
300	750	585	500	442	364	4	70	4.5	16-φ48	996	750	278	1393	DZWl20I	409
350	850	655	560	498	422	4	76	5	6-φ54	1142	850	524	1507	DZWl80	773
400	950	715	620	558	474	4	80	5	6-φ54	1537	950	640	2075	DZW250	892
