产品简介：

（点击小图查看大图）

CYTB-4液压弹簧操动机构产品详细说明：

概述
1、产品型号和名称
　 CYTB-4液压弹簧操动机构
2、产品主要用途和性能
　 2.1本机构用于操动252KV高压SF6瓷柱式断路器和全封闭式GIS组合电器。各项性能达到同类进口产品水平，并取得实用新型专利。
　 2.2单操动机构配断路器单极，实现单极操作，可手动缓慢分合闸，就地手动快速分、合闸，通过电控可实现就地快速分、合闸；远方电动快速分，合闸和重合闸。并可实现三极操作。
　 2.3操动机构具有在系统油压下降到极限值时，能分别发出重合闸、合闸和分闸闭锁信号，并且能实现操作闭锁。
　 2.4操动机构具有在合闸状态油压下降到零并重新启动油泵电机建立油压时不发生慢分闸的性能。
　 2.5操动机构装有安全伐，具有在系统油压异常情况下自保护的功能。
使用环境条件
1、环境温度－25℃～40℃
2、相对温度90％月平均不大于90％；日平均不大于95％。
3、最大日温差25°
4、使用地点：户内或户外
5、防护等级IP54

CYTB-4液压弹簧操动机构技术参数

序号	名称			单位	活塞杆行程			活塞杆行程
1	机构工作缸活塞行程			mm	205±1			230±1
2	闭锁压力时的分闸操作功			J	≥5000			≥5500
3	闭锁压力时的合闸操作功			J	≥2000			≥2150
4	额定油压			MPa	44.9±2.5
5	额定油压时储能活塞行程			mm	85±1 （P=48.4MPa）
6	油泵启动压力储能活塞行程			mm	81.5±1 （P=44.7±2.5 MPa）
7	油泵停止压力储能活塞行程			mm	83.5±1 （P=44.9±2.5 MPa）
8	重合闸闭锁点储能活塞行程			mm	77.5±1 （P=44.4±2.5 MPa）
9	安全伐开启储能活塞行程			mm	84.5+1 （P≤48.4 MPa）
10	合分操作闭锁点储能活塞行程			mm	51±1			47±1
11	分闸闭锁点储能活塞行程			mm	38±1			33.5±1
12	从零压升至油泵停止的储能时间			S	≤120
13	额定操作顺序				0－0.3S－CO－180S－CO
14	分闸时伐系统动作时间			ms	≤12
15	合闸时伐系统动作时间			ms	≤14
16	分合闸线圈参数相同			电压	DC220V	电阻	154Ω		稳态电流	1.43A
					DC110V		36Ω			3.06A
17	电机	型号	HDZ-24740CTH	电压	DC220V		转速	4000r/min
		功率	470W	电流	3A
18	最大外形尺寸			mm	890×Φ530			915×Φ530
19	机构重量			Kg	300			330

订货须知
订货请注明
1、产品型号、名称、活塞行程
2、控制回路电压 DC110V或DC220V
3、有、无上连接座部分
4、均不含二次和壳体

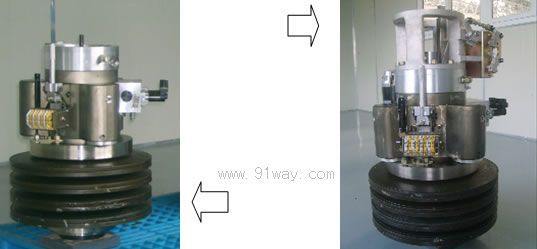

CYTB-4液压弹簧操动机构（示意图）
