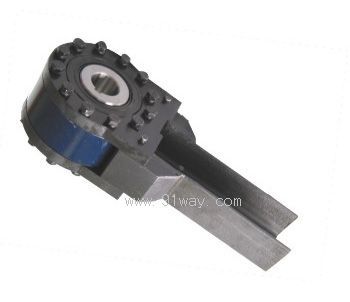

NJZ,NJD,NDZ,DSN型低速逆止器产品详细说明：

NJD11—1000（最高转速：200r/min--70r/min；逆止器力矩11000—1000000N。m）NJD型低速逆止器是我公司在参考国外同类逆止器先进技术的基础上，结合国内减速器和逆止器使用情况，专门为大倾角、大运量带式输送机开发的一种低速逆止器，由于该系列逆止器的防转臂采用了分体设计，当逆止器发生突发事故或在检修主机需要逆止器倒转时，可以快速取下联接防转臂的销柱，逆止器本体实现与主机一起转动的功能。

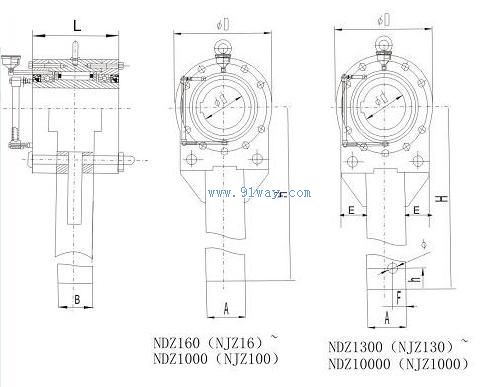

型号	扭矩 N.m	内环最高转速 r/min	空转阻力矩 N.m	孔径范围	结构尺寸									重量Kg
					A	B	D	H	h	Φ	L	E	F
NDZ160(NJZ16)	16000	150	20	100-130	120		320	506			150			98
NDZ250(NJZ25)	25000	150	35	120-160	140	80	360	800			150			112
NDZ400(NJZ40)	40000	150	45	160-200	160	88	430	850			160			182
NDZ500(NJZ50)	50000	100	75	160-220	200	100	500	1000			240			354
NDZ1000(NJZ100)	100000	100	95	180-250	250	120	600	1200			290			644
NDZ1300(NJZ130)	130000	90	100	200-270	280	120	650	1300	80	40	290	120	60	755
NDZ2000(NJZ200)	200000	90	110	230-300	320	130	780	1300	80	45	290	135	60	1088
NDZ2800(NJZ280)	280000	90	140	250-320	360	140	850	1500	100	50	320	150	70	1426
NDZ3300(NJZ330)	330000	80	160	260-350	400	140	930	1600	100	55	360	160	70	1921
NDZ5300(NJZ530)	530000	80	220	320-420	450	150	1030	1800	120	60	450	180	80	2945
NDZ7100(NJZ710)	710000	80	250	350-450	500	160	1090	2000	120	70	480	210	100	3518
NDZ10000(NJZ1000)	1000000	70	280	380-480	560	170	1200	2200	150	80	500	230	110	4442
注：1、孔公差为H7，推荐轴公差为h6;安装孔键槽尺寸按GB/T1095-1979选取，宽度偏差采用一般键联接，轴为N9,毂为JS9。

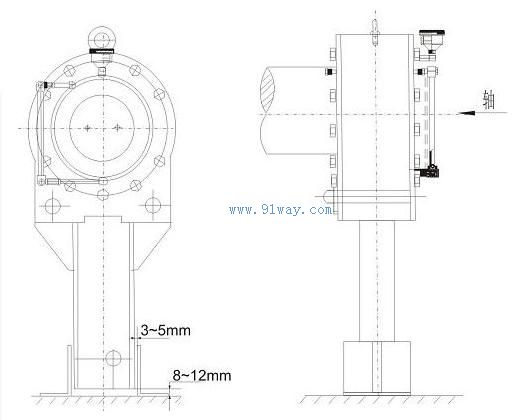

2、力矩臂轴向不能刚性定位，保证力矩臂可轴向移动，防止因轴不对中而产生的附加力矩，使用键销或角铁轴向限位，
轴向档铁不能倾斜，否则会引起逆止器故障。
3、“NJZ”代表煤炭行业标准代号。
