产品名称：

YH5WD复合外套电动机型避雷器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 氧化锌避雷器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YH5WD复合外套电动机型避雷器产品详细说明：

YH5WD复合外套电动机型避雷器依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器
产品型号说明如下：
产品型式：Y—表示瓷套式金属氧化物避雷器
YH（HY）—表示有机外套金属氧化物避雷器
结构特征：W—表示无间隙 C—表示串联间隙
使用场所：S—表示配电型 Z—表示电站型 R—表示并联补偿电容器用
D—表示电机用 T—表示电气化铁道用 X—表示线路型
附加特性：W—表示防污型 G—表示高原型 TH—表示湿热带地区用
DL—表示电缆型避雷器（优点：产品采用全密封结构，爬电距离大，能适用于重污染场所）

	系统标称电压 kV (有效值)	避雷器额定电大压kV (有效值)	避雷器持续运行电压大kV (有效值)	直流1mA参考电压 ≮kV (有效值)	2ms 方波通流容量 A	残压			伞径 φ mm	高度 H mm	图号	备注
						雷电冲击电流	陡波冲击电流	操作冲击电流
						KV (峰值) ≯
Y5WD-4/9.5	3.15	4	3.2	5.7	400	9.5	10.7	7.6	100	220	1-10	发电机用
YH5WD-4/9.5									90	184	1-2
YH5WD-4/9.5DL									90	184	1-2
Y5WD-8/18.7	6.3	8	6.3	11.2	400	18.7	21.0	15.0	100	220	1-10
YH5WD-8/18.7									90	184	1-2
YH5WD-8/18.7DL									90	184	1-2
Y5WD-13.5/31	10.5	13.5	10.5	18.6	400	31.0	34.7	25.0	100	270	1-10
YH5WD-13.5/31									90	257	1-2
YH5WD-13.5/31DL									90	257	1-2
Y5WD-17.5/40	13.8	17.5	13.8	24.4	400	40.0	44.8	32.0	100	270	1-10
YH5WD-17.5/40									90	257	1-2
YH5WD-17.5/40DL									90	257	1-2
Y5WD-20/45	15.75	20	15.8	28.0	400	45.0	50.4	36.0	100	355	1-10
YH5WD-20/45									90	257	1-2
YH5WD-20/45DL									90	257	1-2
Y5WD-23/51	18.0	23	18	31.9	400	51.0	57.2	40.8	100	355	1-10
YH5WD-23/51									90	257	1-2
YH5WD-23/51DL									90	257	1-2
Y5WD-25/56.2	20.0	25	20	35.4	400	56.2	62.9	45.0	100	355	1-10
YH5WD-25/56.2									90	355	1-5
YH5WD-25/56.2DL									90	355	1-6

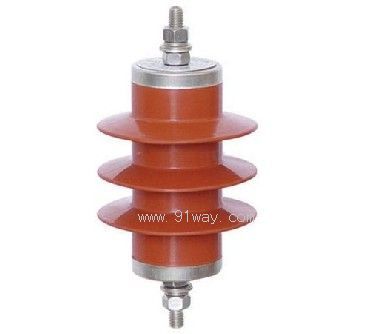

YH5WD复合外套电动机型避雷器

YH5WD复合外套电动机型避雷器（示意图）
