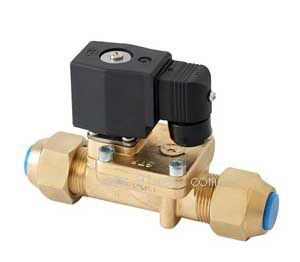

FDF-MB系列电磁阀产品详细说明：

概述
FDF型电磁阀用于氟化物液体管路、吸气管路、热蒸汽管路，能广泛适用于冷藏、冷冻、空调装置。
特点
电磁阀可分为直动式和先导式（伺服式）结构。
可提供常闭型（NC）和常开型（NO）。
有多种交流电压和直流电压线圈供选择。
适用于HCFC、HFC制冷剂和相容的润滑油(R717除外)。
先导式（主阀口≥5mm）工作压差范围： 直动式(阀口≤3mm)工作压差范围：
交流：0.05-21bar 交流：0-21bar
直流：0.05-17bar 直流：0-17bar
最高工作压力：30bar。
使用工质温度为：-25℃～105℃。
FDF25M以上电磁阀也可提供法兰安装型式。
可提供UL/CUL认证。

FDF-MB系列电磁阀工作原理

FDF-B、FDF-Z型系列为直接动作式电磁阀。
常闭型（NC）电磁阀工作原理：当线圈通电后，线圈产生磁场，阀芯被磁场力吸起，阀打开。当线圈断电时，
磁场消失，阀芯在自重和复位弹簧力的作用下降下，阀关闭。
FDF-M型系列为伺服式电磁阀。
常闭型（NC）工作原理：当线圈通电时，产生磁场吸起导阀的阀芯，打开导阀阀门，导阀相通，在阀的主阀膜
片上下形成压差，推动主阀被打开。当主阀开启后，由于介质流体流动，主阀的膜片将保持打开。当线圈断电时，
阀芯由于自重和弹簧力的作用关闭导阀，介质通过节流孔进入膜片上部，膜片上下的压力平衡，从而主阀膜片下
降，关闭主阀。
常开型（NO）电磁阀工作原理：与常闭型相反。

型号与参数Technical data

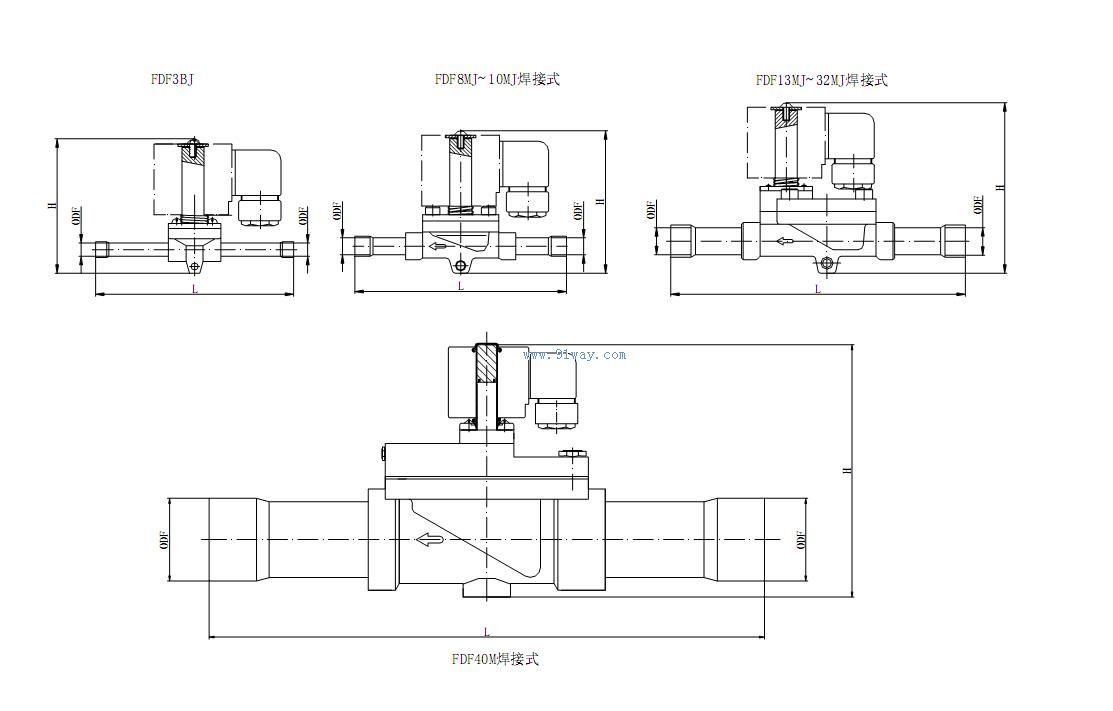

型号 Model	连接尺寸 Connection size		连接方式 Form of connect	开阀压差(bar) Opening diff pressure	流量(水) Flow rate Kv(m3/h)	工作介质 Available medium	介质温度℃ Temperature of media	电源种类 Rated power		外型尺寸 Dimensions (mm)
										常闭（NC）			常开（NO）
	In	mm						AC	DC	长	宽	高	长	宽	高
FDF3BJ	1/4	6	焊接 ODF	常闭 交流：0.05-21 直流：0.05—17     常开 交流：0.05-18  直流：0.05—15	0.27	CFC HCFC HFC 空气 清洁水 及粘度≤4°E机油	-25—105	24 36 110 220	12 24 110 220	117	31	76
	5/16	8
	3/8	10
FDF6MJ	5/16	8			0.4					127	45	88	127	45	93
FDF8MJ	3/8	10			0.8
	1/2	12			0.8
FDF10MJ	1/2	12			1.9					151	45	86	151	45	91
	5/8	16			1.9
FDF13MJ	5/8	16			3.0					174	52	98	174	52	115
	3/4	19			3.0
	7/8	22			3.0
FDF16M1	3/4	19			4.5					190	58	98	190	58	115
FDF19M1	7/8	22			4.5
FDF19M2	7/8	22			5.0					230	72	108	230	72	125
FDF19M3	11/8	35			6.0					250	72	108	250	72	125
FDF19M4	9/8	28			6.0
FDF25MJ	9/8	28			9.8					236	72	116	236	72	133
	11/8	35			9.8
FDF32MJ	11/8	35			15					281	86	130	281	86	147
	13/8	42			15
FDF40M	13/8	42		常闭 交流：0.3-21 直流：0.3—17   常开 交流：0.3-18 直流：0.3—15	25					322	126	158	322	126	171
	17/8	54
FDF25MA		33	法兰 Flange	常闭 交流：0.05-21  直流：0.05—17         常开 交流：0.05-18  直流：0.05—15	9.8					152	112	165	152	112	182
FDF25MF		33			9.8					162	86	175	162	86	192
FDF32MA		38.8			15					162	112	175	162	112	192
FDF32MF		38.8			15					156	86	178	156	86	195
FDF3B		6	螺纹 SAE		0.27					60	31	76
FDF6MB		8			0.4					85	45	85	85	45	90
FDF8MB		10			0.4
FDF10MBJ		12			0.8					87	45	85	87	45	90
FDF13MBJ		16			1.9					107	52	98	107	52	115
FDF16MBJ		19			4.5					128	72	108	128	72	125
FDF19MBJ		22			6					128	72	108	128	72	125
FDF2Z	ODM5/8		直角焊接 Right-angle welding	交流：0-25	0.16					63.5	30	132
FDF3Z	ODM5/8				0.27					63.5	30	85

注：型号后面带“E”表示手动杆，带“F”表示方法兰，带“A”表示腰法兰，带“J”表示改进型，带“B”表示螺纹连接，带“K”为常开电磁阀，带“Z”表示直角。
注：如需其它工作特性和规格产品，请与本公司接洽联系。
Kv值为阀通过ρ=1000kg/m3, 前后1bar的压降时的水流量。

液体和吸气名义制冷量为： 热气名义制冷量工况条件为：
蒸发温度 te=-10℃ 冷凝温度 tc=+40℃ 液体制冷剂过冷度 Δtsub=4K
阀前液体温度 t1=+25℃ 经过阀门压力降 ΔP=0.8bar
经过电磁阀压力降 ΔP=0.15bar 热蒸汽温度 th=+65℃

安装
FDF-MB系列电磁阀应该垂直安装在水平管道上，介质流动的方向应与电磁阀所示的箭头方向一致。
线圈工作输入电压必须与线圈上标明额定电压一致。决不允许在电磁线圈通电时从阀上拆下来，以防烧坏线圈。
电磁阀焊管在与系统管子焊接时，必须注意以下几点：
从阀上拆下电磁线圈，用湿布或湿棉纱包在阀体上保护阀体，以防在焊接时温度过高烧坏阀内零件。
焊接时请注意焊枪火焰方向。
最好选用高银焊条焊接。
带手动杆的电磁阀，必须先旋转手动杆使阀开启，然后做系统气密性试验，以免损坏膜片。
