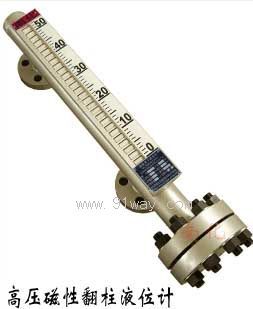

UHS-A超高压磁性翻柱液位计产品详细说明：

概述
UHS-A超高压磁性翻柱液位计适用于超高压场合的液位测量，最高压力为32.0MPa。其最显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警控制或联锁；配上干簧芯片组液位变送器，可将液位、界位信号转换成二线制4～20mADC标准信号，传输给计算机、调节器、液位数显仪，实现远距离指示、检测、记录与控制，该系列液位计广泛用于：石油、化工、冶金、制药、食品、电力等各种生产过程中的液位测量与控制。

结构原理
液位计根据浮力原理和磁性耦合作用研制而成。当容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红或白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

特点
UHS-A超高压磁性翻柱液位计适合容器内液体介质的液位、界位的测量。除现场指示外，还可根据要求配远传变送器、报警开关、控制开关，检测功能齐全。
指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。
测量范围大，不受贮槽高度限制。。
指示机构与被测介质完全隔离，因而密封性高，使用安全。
结构简单，安装方便，维护费用低。
无需电源，防爆。

使用范围
UHS-A超高压磁性翻柱液位计适用于超高压场合的液位测量，最高工作压力为32.0Mpa，工作温度为-20～200℃。

UHS-A

磁性液位计

A

侧装式（侧侧式）

B

侧顶式

C

侧底式

D

顶底式

E

顶装式

F

底装式

□

公称压力

RF

密封面形式：突面（可省略）

M

密封面形式：凸面

-DN□

法兰通径DNXX(缺省为DN20)

-□

中心距mm

-□

介质密度g/mm3

-□

介质温度℃

A

普通型

B

夹套型

C

地下型

D

防霜型

E

衬里型

F

真空型

F

磁翻板

H

磁翻柱

321

1Cr18Ni9Ti(321)

304

0Cr18Ni9(304)

316L

00Cr17Ni14Mo2(316L)

□

无（省略）

A

上限

B

下限

C

上下限

-Y

远传4-20mADC

UHS-A

A

2.5

M

-DN20

-1700

-0.8

-80

A

H

304

C

-Y
