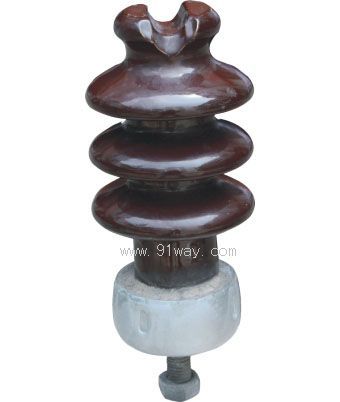

产品名称: PS,PSN高压线路柱式瓷绝缘子
型号规格: PS,PSN高压线路柱式瓷绝缘子
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 瓷瓶绝缘子
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
PS,PSN高压线路柱式瓷绝缘子产品详细说明:
PS,PSN高压线路柱式瓷绝缘子是由永久地胶装在金属底座上,有时还有一个帽的一个或多个绝缘件组成的一种钢性绝缘子,并可用装在金属底座上的双头螺栓或一个或几个螺栓钢性地安装在支持结构上。用于标称电压高于1000V,频率不大于100Hz,海拔不超过1000m,普通地区和中、重污秽地区的交流电力线路中绝缘和支持导线用,其安装地点的环境温度在-40℃~+40℃之间。
线路(实心)柱式绝缘子可代替针式绝缘子,针式绝缘子属B型绝缘子,运行中容易产生击穿、损坏现象,钢化玻璃绝缘子此时会自破,而瓷绝缘子不会自破。因而电业部门要花费大量的人力、物力对瓷绝缘子进行电气检测和预防性试验,在经济和安全供电方面有一定不足之处。因此,随着制造技术的发展,促使出现了线路(实心)柱式绝缘子。这种绝缘子均具有实心绝缘体,属A型绝缘子,因而运行中不必担忧沿绝缘体内部发生击穿,这是它的一大优点。

线路柱式瓷绝缘子按额定雷电冲击耐受电压值分为95、105、125、150、170、200、250和325kV八个等级;按额定弯曲破坏负荷值分为3、5、8和12.5kN四个等级;按其安装方式分为直立安装和水平安装二种;按其与高压导线的连接方式分为顶部绑扎型和顶部线夹型二种;按钢脚与底座连接方式分为可分离式(螺纹连接)和不可分离式二种。
我公司生产的PSN-105/5ZS连接螺纹有M16、M18、M20三种可供选择,同时为了提高爬电距离,开发了PSN4-105/5ZS耐污型产品。

二、技术标准
GB/T 1001.1-2003 《标称电压高于1000V的架空线路绝缘子 第1部分 交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则》
GB/T 21206-2007 《线路柱式绝缘子特性》
JB/T 8509-1996 《高压线路柱式瓷绝缘子》

三、型号说明
JB/T8509-1996标准规定:
PS——线路柱式瓷绝缘子;
J——线夹型,绑扎型不表示;
N——较长爬电距离(正常爬电距离不表示);
"—"后数字为雷电全波冲击耐受电压值,kV;
"/"后数字为弯曲破坏负荷值,kN;
Z——直立安装,水平安装不表示;
S——螺纹连接式。
GB/T 21206-2007标准规定:
R——线路柱式绝缘子;
R后的数字表示弯曲破坏负荷值,kN;
随后的字母E或J表示金属附件外胶装或内胶装;
再后的字母T、C、H分别表示顶部绑扎型、直立安装的顶部线夹型或水平安装的顶部线夹型;
后缀的数字表示规定的雷电冲击耐受电压值,峰值kV;
后缀的字母N或L分别表示标准的和较长的爬电距离。

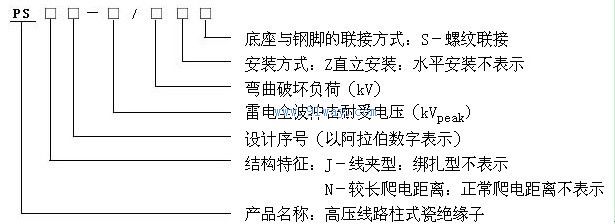

PS,PSN高压线路柱式瓷绝缘子型号说明

PS,PSN高压线路柱式瓷绝缘子技术参数表1

绝缘子型号

图号

雷电全波冲击耐受电压 kV

(峰值)

不小于

工频湿

耐受电

压 kV

(有效

值)

不小于

最小公称爬电距离

mm

额定弯曲破坏负荷

kN

公称

总高

H

mm

绝缘件最大公称直径

D

mm

头部

尺寸

图号

底座接触面公称直径

d

mm

底座

中心

螺孔

重量

kg

GB/T21206

-2007

JB/T8509 -1996

R3ET105N

PS-105/3Z

1

105

40

300

3

224

120

4

90

/

2.9

R5ET105L

PSN-105/5ZS

2

105

40

360

5

283

125

4

60

M16/

M18/

M20

4.8

PSN4-105/5ZS

3

105

40

450

5

330

125

4

60

M16

5.4

R8ET95L

PSN-95/8ZS

2

95

38

350

8

222

145

4

90

M20

R8ET125L

PSN-125/8ZS

2

125

50

530

8

305

150

4

100

M20

R8ET170L

PSN-170/8ZS

2

170

70

720

8

370

160

4

90

M20


PS,PSN高压线路柱式瓷绝缘子技术参数表2

绝缘子 型号

雷电全波冲击耐爱电压(KV)

工频湿耐受电压(kv)

机械弯曲破坏负荷(KN)

爬电距离(mm)

H

(mm)

D

(mm)

d

(mm)

头部尺寸标准图号

底座中心螺孔

PS-200/12.5ZS

200

85

12.5

620

430

180

120

4b或c

M20

PS-250/12.5ZS

250

95

12.5

860

510

190

120

4b或c

M20

PS-325/12.5ZS

325

140

12.5

1200

660

200

140

4b或c

M24

PSN-95/12.5ZS

95

38

12.5

350

222

165

100

4b

M20

PSN-125/12.5ZS

125

50

12.5

530

305

170

100

4b

M20

PSN-170/12.5ZS

170

70

12.5

720

370

180

100

4b

M20

PSN-200/12.5ZS

200

85

12.5

900

430

190

120

4b或c

M20

PSN/12.5ZS

250

95

12.5

1140

510

200

120

4b或c

M20

PSN-325/12.5ZS

325

140

12.5

1450

660

210

140

4b或c

M24

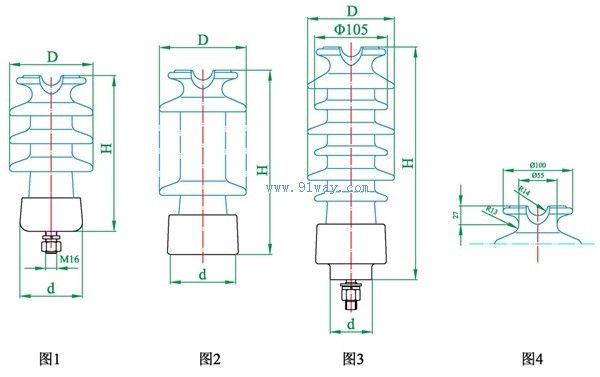

四、PS,PSN高压线路柱式瓷绝缘子外形及尺寸

PS,PSN高压线路柱式瓷绝缘子外形尺寸

序号

工厂

代号

产品型号

主要尺寸 mm

头部

尺寸

图号

雷电冲

击耐受

电压

kV peak

不小于

工频湿

耐受

电压

kV rms

不小于

额定弯

曲破坏

负荷

kN

不小于

公称

总高

H

瓷件

最大

外径

D

公称

爬电

距离

L

底座接

触同公

称直径

d

底座中

心螺孔

M

1

12001

PS-105/3Z

Ib

224

120

300

90

-

4a

105

40

3

2

12002

PSN-105/5ZS

Ia

283

125

360

60

16/20

4a

105

40

5

3

12003

PSN1-105/5ZS

Ia

283

125

400

60

16/20

4a

105

40

5

4

12004

PSN-95/8ZS

Ia

222

145

350

90

20

4b

95

38

8

5

12005

PSN-125/8ZS

Ia

305

150

530

100

20

4b

125

50

8

6

12006

PSN-170/8ZS

Ia

370

160

720

90

20

4b

170

70

8

7

12007

PS-150/12.5ZS

Ib

336

170

534

110

-

4b

150

65

125

8

12008

PS-170/12.5ZS

Ia

370

170

580

100

20

4b

170

70

125

9

12009

PS-200/12.5ZS

Ia

430

180

620

120

20

4b/4c

200

85

125

10

12010

PS-250/12.5ZS

Ia

510

190

860

120

20

4b/4c

250

95

125

11

12011

PS-325/12.5ZS

Ia

660

200

1200

140

24

4b/4c

325

140

125

12

12012

PSN-95/12.5ZS

Ia

222

165

350

100

20

4b

95

38

125

13

12013

PSN-125/12.5ZS

Ia

305

170

530

100

20

4b

125

50

125

14

12014

PSN-170/12.5ZS

Ia

370

180

720

100

20

4b

170

70

125

15

12015

PSN-200/12.5ZS

Ia

430

190

900

120

20

4b/4c

200

85

125

16

12016

PSN-250/12.5ZS

Ia

510

200

1140

120

20

4b/4c

250

95

125

17

12017

PSN-325/12.5ZS

Ia

660

210

1450

140

24

4b/4c

325

140

125

PS,PSN高压线路柱式瓷绝缘子
