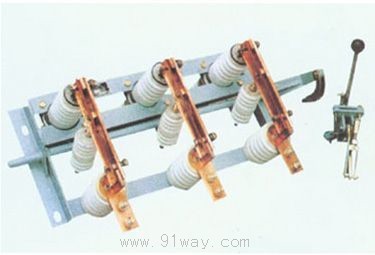

产品名称: | GN19-12(C)系列户内交流高压隔离开关 | ||||
型号规格: | ![]() ![]() |
|||||
产品类别: | 常规产品 -- 高压电器 -- 户内隔离开关 | |||||
![]() |
参考价格: | 厂价直销 | ||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
![]() |
可供数量: | 批量 | ||||
供货周期: | 现货(或电询) | |||||
![]() |
|
|||||
![]() |
产品简介: |
|
型号 |
额定电压(KV) |
额定电流(A) |
4S额定短时耐受电流(有效值)(KA) |
额定峰值耐受电流(KA) |
GN19-12/S400-12.5 |
12 |
400 |
12.5 |
31.5 |
GN19-12/S630-20 |
12 |
630 |
20 |
50 |
GN19-12/S1000-31.5 |
12 |
1000 |
31.5 |
80 |
GN19-12/S1250-31.0 |
12 |
1250 |
31.5 |
80 |
GN19-12C/S400-12.5 |
12 |
400 |
12.5 |
31.5 |
GN19-12C/S630-20 |
12 |
630 |
20 |
50 |
GN19-12C/S1000-31.5 |
12 |
1000 |
31.5 |
80 |
GN19-12C/S1250-31.5 |
12 |
1250 |
31.5 |
80 |

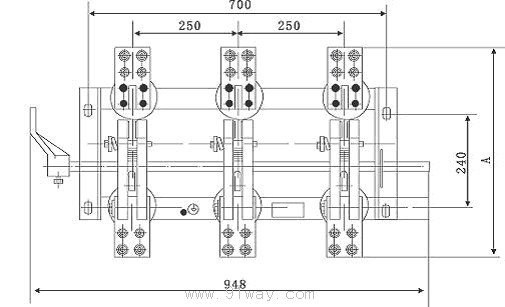

外形及安装尺寸

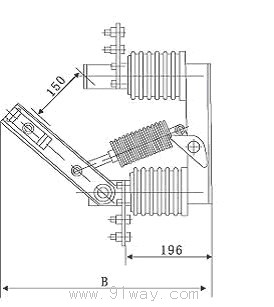

图1 GN19-12系列

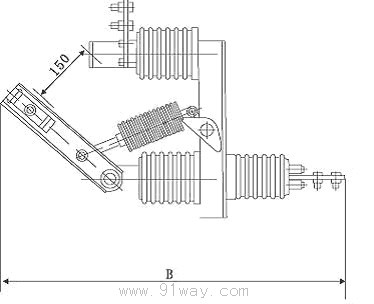

图2 GN19-12C系列Fig.
GN19-12(C)/630/400 GN19-12(C)/1000/1250

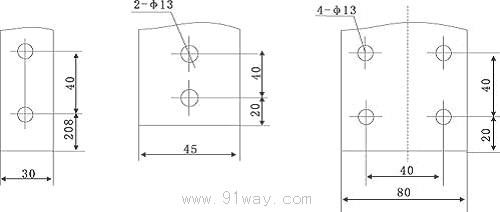

图3 接线端子尺寸
型号 |
A |
B |
C |
GN19-12/400 |
490 |
436 |
4.14×24 |
GN19-12/630 |
490 |
436 |
4.14×24 |
GN19-12/1000/1250 |
510 |
530 |
4.18×28 |
GN19-12C/400 |
460 |
625 |
4.14×24 |
GN19-12C/630 |
460 |
625 |
4.14×24 |
GN19-12C/1000/1250 |
505 |
745 |
4.14×28 |
