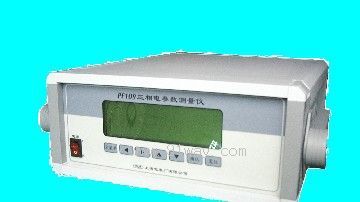

PF109A型数字式三相多功能表产品详细说明：

PF109A型工频电参数测试仪采用高速、高精度A/D转换器，在微处理器控制下同步采样三相工频电压、电流、相位和频率，实现三相工频电压、电流、功率、相位、频率、功率因数的长期高精度测量，采用大屏幕液晶显示器，可同时显示三相多个参数。
该仪器是目前国内工频电参数测量的最高性能仪器之一，可广泛用于试验室、计量院所、电力系统等部门，作为0.05级三相工频电压、电流、功率、0.2级相位标准以及0.01级工频频率标准或现场检测。

一、技术要求
1、 使用环境要求
本仪器符合国家标准GB6587-86《测量仪器环境试验总纲》中I组仪器的规定：额定工作温度18℃～22℃，湿度≤86%RH，允许工作在5℃～45℃
2、供电电源 交流220±5%（50Hz±5%）
3、 消耗功率 约30W
4、 预热时间 精确测量30分钟
5、 外形尺寸 285mm×250mm×110mm（L×B×H）
6、 重量 4Kg

二、PF109A型数字式三相多功能表性能指标
1． 电 压
测量范围；3－800V
测量量程：30V 60V 100V 150V 250V 300V 450V 600V （可扩展）
测量精度：3V-750V误差≤0.05%
接线方式：三相四线 三相三线
显示方式；直读 75分格 100分格 120分格 150分格五种
输入阻抗：R≥2MΩ
温度系数：5℃～45℃内优于10PPm/℃
2．电 流
测量范围：0.1A－50A
测量量程：1A 2.5A 5A 10A 25A 50A(可扩展)
测量精度：0.1A-50差≤0.05%
接线方式：三相四线 三相三线
显示方式：直读 75分格 100分格 120分格 150分格五种
输入阻抗：0.1Ω
湿度系数：5℃～45℃内优于10PPm/℃
3、 功 率
测量范围；37.5—6000W
测量量程：150v ×2.5A、 300V×2.5A、 600V×2.5A、 150V
×5A、 300V×5A、600V×5A、 150V×10A、 300V
×10A、 600V×10A (可扩展）
测量精度：37.5W-6000W误差≤0.05%
接线方式：三相四线 三相三线
测量参数：三相有功功率 三相无功功率 三相总功率
显示方式；直读 75分格 100分格 120分格 150分格五种
温度系数：5℃～45℃内优于10PPm/℃
4．频率
测量范围：30Hz－90Hz
测量精度：测量范围内误差小于±0.002 Hz
湿度系数：5℃～45℃内优于5PPm/℃
5.相位、功率因数
测量范围：0.00—360.00
功率因数：+1.000----1.000
输入信号：电压50V—400V（有效值）电流5A—12A（有效值）
测量精度：在额定输入信号状态下，相位误差≤±0.1°
温度系数：5℃～45℃内优于10PPm/℃
