Q96-TC6A,ZTC6A型报警输出热电偶温度表产品详细说明：

Q96-TC6A,ZTC6A型报警输出热电偶温度表用于4-20mA输入，非电量刻度指示并带设定报警开关输出。
外形尺寸符合DIN43700
符合船用规范及IEC标准

特性：
指示精度：1.5级
输出信号：4-20mA
输出信号最大负载能力：600Ω
报警开关输出负载容量：3A，250Vac
报警点设置：按用户要求，可制成上限、下限、上下限
电源电压：24Vdc±20%
环境温度：-25℃ to +55℃
外壳防护等级：IP42/52
耐振动：0.7g
前面板尺寸：96mm×96mm
对于热电偶温度表，传感器到指示表连接应用补偿电缆
安装：用两个对角支架固定

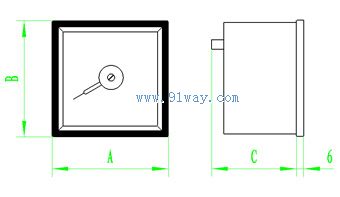

产品型号	展开角	外型尺寸(A×B×C)	开孔尺寸(mm)	重量(kg)
Q96-ZTC6A	240°	96×96×80	92+0.5×92+0.5	0.6
Q96-TC6A	90°	96×96×80	92+0.5×92+0.5	0.6

测量范围：

传感器	测量范围(刻度/℃）
Ni-Cr/Ni-Al CK	250
Ni-Cr/Ni-Al CK	750

Q96-TC6A,ZTC6A型报警输出热电偶温度表接线示意图：
