Q96-ZMΩB,MΩB24V直流电网绝缘监测仪产品详细说明：

Q96-ZMΩB,MΩB24V直流电网绝缘监测仪特性：
监测24V直流电网的绝缘电阻
当电网绝缘电阻低于设定值时输出一报警信号
环境温度：-25℃ to +55℃
外壳防护：IP42/52
耐振动：0.7g
准确度等级：1.5
额定电压“24Vdc±20%
电源消耗：≤2VA
报警精度：10kΩ＋20%, 30kΩ±20%, 60kΩ±10%, 100kΩ±10%
开关容量：250Vac.5A

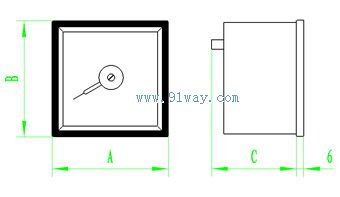

产品型号	展开角	外形尺寸（A×B×C）	开孔尺寸（mm）	开孔尺寸（mm）
Q96-ZMΩB	240 °	96×96×116	92+0.5×92+0.5	0.4
Q96-MΩB	90 °	96×96×116	92+0.5×92+0.5	0.4

测量范围


测量范围	额定电压
0～5MΩ	24Vdc

注: 报警点的设置亦可根据用户要求进行，如需要请在合同中注明

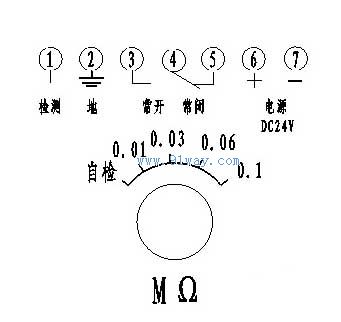

接线示意图
