CA30M钽电容器产品详细说明：

CA30M钽电容器特征与用途

1.金属外壳、轴向引出。
2.电性能稳定可靠，漏电流极小。
3.可用于直流或脉动电路中。
4.该产品是为重点工程配套研制的高性能产品。

技术与性能指标
1.气候类别：55/085/10
2.电容量允许偏差：±10%;+20%
3.损耗角正切与漏电流：

规定 V-µF	+20℃时 I0(µA)	+85℃时 I(µA)	+20℃时 tgδ(%)	规定 V-µF	+20℃时 I0(µA)	+85℃时 I(µA)	+20℃时 tgδ(%)
6.3-220	1.4	11.2	45	30-470	8	32	50
10-47	1	8	18	40-33	1.3	10	15
10-680	6.8	54	50	40-100	4	32	25
16-33	1	2	13	40-220	8.8	70	30
16-68	1.1	8.8	20	50-150	8	32	20
16-220	2	8	23	63-22	1.4	11	15
16-470	7.5	60	50	63-27	3	12	15
25-10	1	2	8	63-100	6.3	50	25
25-22	1	2	9	75-22	3	12	10
25-100	2.5	20	25	100-10	3	12	8
25-330	7	28	35	100-39	4	10	24

4.寿命试验后的性能：电容量△C/C≤20%
损耗角正切≤1.5倍规定极限值
漏电流 ≤1.25倍规定极限值

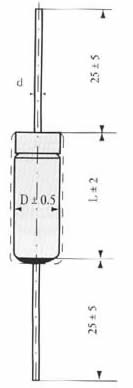

CA30M钽电容器额定电压、标称电容量与尺寸

额定电压UR (V)			6.3	10	16	25	32	40	50	63	75	100
外形尺寸MM		重量 g	标称电容量µF
D × L	d
5×12	0.6	4	220	47 68	33	10 22				22
6×16	0.6	5			68			33		27	22	10
8×16	0.8	7		470	220	100		100				39
8×20	0.8	10		680	470	330	470	220	150	68
