CA70型无极性固体电解质烧结钽电容器产品详细说明：

特征与用途
CA70型无极性固体电解质烧结钽电容器采用金属外壳、全密封结构、单向引出。 无极性、电性能稳定，结构合理。
CA70型无极性固体电解质烧结钽电容器适用于极性变换的直流或脉动电路中。

技术与性能指标
气候类别：55/125/21
电容量允许偏差：±10%;±20%;
损耗角正切：

标称电容量µF	≤0.47	0.68～33	47～150	220
损耗角正切(tgδ)	0.04	0.06	0.10	0.12

漏电流：(20℃) I0≤0.04CRUR 或1.5µA（取较大者）
寿命试验后的性能：电容量△C/C≤12%
损耗角正切≤规定极限值
漏电流 ≤1.5倍规定极限值

额定电压、标称电容量与尺寸

额定电压UR (V)				6.3	10	16	25	32	40	63
类别电压Uc (V)				4	6.3	10	16	20	25	40

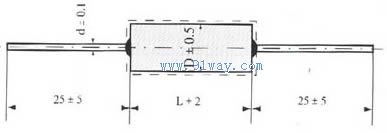

壳 号	外形尺寸MM			标称电容量µF
	D × L	d
1	4×16	0.4		0.47 0.68 1.0 1.5 2.2 3.3 4.7	0.33 0.47 0.68 1.0 1.5 2.2 3.3	0.15 0.22 0.33 0.47 0.68 1.0 1.5	0.15 0.22 0.33 0.47 0.68 1.0	0.1 0.15 0.22 0.33 0.47 0.68	0.1 0.15 0.22 0.33 0.47	0.1 0.15 0.22
2	6×25	0.6		6.8 10 15 22 33	4.7 6.8 10 15 22	2.2 3.3 4.7 6.8 10 15	1.5 2.2 3.3 4.7 6.8	1.0 1.5 2.2 3.3 4.7	0.68 1.0 1.5 2.2 3.3	0.33 0.47 0.68 1.0 1.5
3	7×30	0.6		47	33 47	22 33	10 15	6.8	4.7 6.8	2.2
4	9×30	0.8		68 100	68	47	22 33	10 15	10 15	3.3 4.7
5	9×45	0.8		150 220	100 150	68 100	47	22 33	22	6.8 10
