产品名称：

QB型伸缩器

型号规格：

QB型伸缩器

产品类别：

常规产品 -- 泵阀管件 -- 伸缩器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

QB型伸缩器产品详细说明：

QB型伸缩器

主要技术参数：公称压力：1.0,1.6,2.5,4.0mpa

公称通径DN	径向最大尺寸	球心距E(mm)	转距（KNM)				接口端口尺寸	总长L（mm)	2280重量
			1.0MPa	1.6MPa	2.5MPa	4.0MPa	接口端口尺寸		1.0MPa		1.6MPa		2.5MPa		4.0MPa
			1.0MPa	1.6MPa	2.5MPa	4.0MPa	法兰连接		接管	法兰	接管	法兰	接管	法兰	接管	法兰
50	180	114	0.07	0.11	0.17	0.28	￠59*3.5	200	18	23	18.8	23.8	23	29	26
65	198	152	0.14	0.23	0.36	0.58	￠73*4	260	26	31	27	33	32	39	38
80	225	168	0.32	0.51	0.80	1.28	￠89*4	292	37	45	38	46	45	53	54
100	260	178	0.54	0.86	1.34	2.15	￠108*4	310	56	66	58	68	70	82	83
125	300	206	1.04	1.67	2.61	4.18	￠133*4	350	77	87	79	91	95	111	12
150	375	254	1.52	2.43	3.80	6.08	￠159*4.5	440	85	99	87	101	105	125	121
200	440	236	2.15	3.45	5.39	8.63	￠219*5	435	118	137	121	141	145	176	170
250	540	315	4.22	6.75	10.55	16.88	￠273*6	584	238	262	243	271	290	330	341
300	608	275	6.34	10.15	15.86	25.38	￠325*6	602	331	360	238	375	405	457	470
350	685	370	8.31	13.30	20.78	33.25	￠377*8	670	503	546	514	569	615	696	720
400	780	420	10.83	170.23	27.06	43.30	￠426*8	757	584	645	596	665	715	822	840
450	825	435	15.34	24.55	38.36	61.38	￠480*8	822	846	911	864	965	820	917	1217
500	900	336	20.81	33.30	52.03	83.25	￠529*8	728	965	1045	985	1111	1150	1315	1408
600	1055	448	26.22	41.95	65.55	104.87	￠630*8	900	1345	1449	1375	1640	1647	1895	1943
700	1300	710	31.78	5.0.84	79.44	127.10	￠720*8	1290	1524		1555		1886		2193
800	1450	830	38.26	61.22	95.65	153.05	￠820*10	1480	1700		1735		2080		2465
900	1630	950	45.20	72.32	113.05	180.80	￠920*10	1650	1876		1910		2298		2700
1000	1810	1100	52.74	84.38	131.84	210.95	￠1020*10	1810	2058		2100		2520		2940
1100	1990	1350	60.91	97.46	152.28	243.65	￠1120*10	2050	2370		2425		2880
1200	2170	1550	69.78	111.65	174.45	279.13	￠1220*14	2280	2795		2795		3280

QB型伸缩器

QB型伸缩器

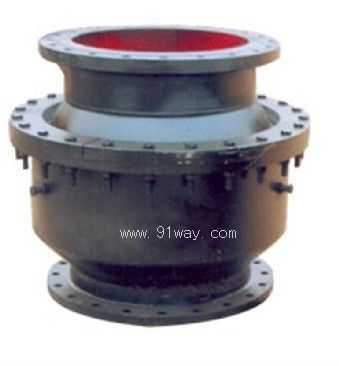

QB型伸缩器（示意图）
