H-LYX系列高效率直流力矩电动机-[报价-资料]--上海华邦工业商务网-www.91way.com

产品名称：

H-LYX系列高效率直流力矩电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 直流力矩电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

H-LYX系列高效率直流力矩电动机产品详细说明：

H-LYX系列系列永磁直流力矩电动机是采用稀土永磁材料作为定子永磁磁极的直流力矩电动机,是基于LYX系列直流力矩电动机的基础开发的一种高转矩力矩电机，同体积同电功率转矩可增加25%，也可以理解为体积的缩小。具有一般直流力矩电动机的外形特点，又可以应用在对体积要求更为苛刻的环境中。代替原有力矩电动机，提高了工作效率。应用于精密转台、机械臂关节、机器人、心肺机、蠕动泵、发电机组的发动机油门控制、光学设备、数控机床、实验设备、丝带类产品生产中应用于卷绕或张力元件等，再配合测速发电机、光电编码器等信号元件使用时，可以组成高精度的速度或位置伺服系统，被广泛应用于光纤生产、单晶提拉、光学设备、实验设备、医疗仪器等不同场合。是一种高精度伺服系统功率元件。

型号	峰值堵转				最大空转转速	连续堵转
	转矩	电流 (A)	电压	功率	(r/min)	转矩	电流	电压	功率
	(N.m)	电流 (A)	(V)	(W)		(N.m)	(A)	(V)	(W)
H70LYX01	1.42	5.48	27	147.83	880	0.57	2.2	10.81	23.77
H70LYX02	1.42	2.93	48	140.47	880	0.57	1.18	19.28	22.75
H70LYX03	2.12	6.80	27	183.51	720	0.85	2.73	10.81	29.50
H70LYX04	2.12	4.34	48	208.44	760	0.85	1.74	19.28	33.55
H90LYX01	2.36	5.76	27	155.48	512	1.04	2.54	11.92	30.27
H90LYX02	2.36	3.23	48	154.97	512	1.04	1.43	21.19	30.30
H90LYX03	3.54	6.42	27	173.32	416	1.56	2.83	11.92	33.73
H90LYX04	3.54	3.78	48	181.25	416	1.56	1.67	21.19	35.38
H90LYX05	4.72	8.12	27	219.20	392	2.09	3.6	11.92	42.90
H90LYX06	4.72	4.15	48	199.37	392	2.09	1.83	21.19	38.77
H110LYX01	3.89	8.31	27	224.29	432	1.74	3.67	11.92	43.74
H110LYX02	3.89	4.06	48	194.84	432	1.74	1.79	21.19	37.92
H110LYX03	5.90	8.31	27	224.29	320	2.63	3.67	11.92	43.74
H110LYX04	5.90	5.19	48	249.22	320	2.63	2.29	21.19	48.52
H110LYX05	7.85	10.01	27	270.17	280	3.48	4.42	11.92	52.67
H110LYX06	7.85	5.90	48	283.20	280	3.48	2.6	21.19	55.08
H130LYX01	6.49	9.44	27	254.88	360	2.88	4.17	11.92	49.70
H130LYX02	6.49	5.52	48	265.08	360	2.88	2.44	21.19	51.69
H130LYX03	9.73	10.67	27	288.01	280	4.30	4.7	11.92	56.01
H130LYX04	9.73	6.32	48	303.59	280	4.30	2.8	21.19	59.32
H130LYX05	12.97	14.16	27	382.32	240	5.73	6.25	11.92	74.48
H130LYX06	12.97	7.55	48	362.50	252	5.73	3.33	21.19	70.55
H160LYX01	13.92	9.63	27	259.98	152	7.38	5.1	14.30	72.93
H160LYX02	13.92	5.57	48	267.34	152	7.38	2.95	25.42	75.00
H160LYX03	27.83	14.25	27	384.87	112	14.75	7.55	14.30	107.97
H160LYX04	27.83	8.21	48	394.21	112	14.75	4.35	25.42	110.59
H160LYX05	35.38	14.63	27	395.06	96	25.00	10.3	19.07	196.40
H160LYX06	35.38	8.97	48	430.46	96	25.00	6.28	33.90	212.88
H250LYX01	30	9.3	48	445	120	15	4.65	24	112
H250LYX02	30	7.1	60	426	120	15	3.55	30	107
H250LYX03	60	12.6	48	605	100	30	6.3	24	151
H250LYX04	60	10.8	60	648	100	30	5.4	30	162

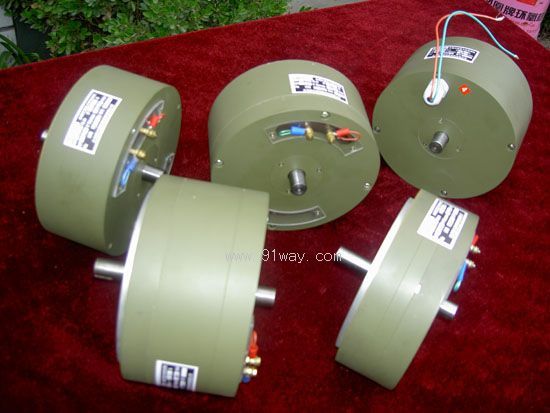

H-LYX系列高效率直流力矩电动机（示意图）
