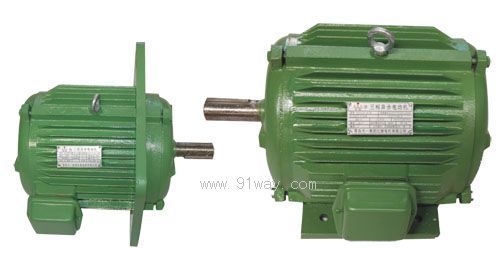

F03系列纺织三相异步电动机产品详细说明：

FO3系列三相异步电动机适用于棉、毛、麻、丝及化学纤维等各种纺织机械。
FO3系列三相异步电动机的额定是以连续工作制（S1）为基准的连续定额，采用B级绝缘。外壳防护等级为IP44，冷却方法为IC410。
FO3系列三相异步电动机的定额频率为50HZ，额定电压为380V，除FO3-41-4/16电动机中4极采用△接法外，其余均采用Y接法，用户有特殊要求时，也可制造不同频率、电压的电动机。

F03系列纺织三相异步电动机安装形式及外形尺寸

机座号

安装尺寸Mounting sizes(mm)

外形尺寸Overall dimensions(mm)

A

B

C

D

E

F

G

H

K

HC

L

AD

AC

AB

FQ1-72A-4

300

185

32

35

65

10

30

15

180

401

FQ1-72-4

FQ1-72-6

FQ1-74-4

主要规格及技术参数

型号l	功率(kw)	额定转速 (r/min)	效率(%)	功率因数 (cosΦ)	堵转转矩/ 额定转矩	最大转矩/ 额定转矩	堵转电流/ 额定电流
FQ3-40-4/12	0.75/0.37	1420/470	78/54	0.8/0.5	1.6/1.4	2.2/1.8	8/5.5
FQ3-41-4/12	1.1/0.6	1420/470	76/68	0.82/0.57	1/1		7/5.5
FQ3-41-4/16	0.75/0.37	1420/350	76/51	0.725/0.37	1.6/1.2		8/5.5
FQ3-41-4	1.1	1445	85	0.82	2	2.2	7.5
FQ3-42-4	1.5	1450	83	0.81	2	2.2	8

机座带底脚、端盖上无凸缘的电动机(IMB3)

安装尺寸及公差(mm)
A	A/2	B	C	D	E	F	G	H	K
216±0.70	108±0.50	140±0.70	89±2.0	32	80±0.37	10	27.5	132	12
外形尺寸(mm)
AB		AC		AD		HD		L
275		270		187		315		397
