ZBZ-1型转子两点接地保护装置产品详细说明：

ZBZ-1型转子两点接地瓮中捉鳖装置适用于同步发电机直流磁回路(转子回路)两点接地的保护。
2、结构和动作原理

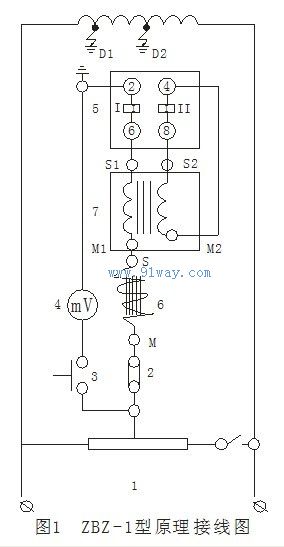

原理接线见图1，主要由ZBZ－1型接地(电磁式瞬时动作)继电器5(内部接线见图2)，附件FY－1型抗流线圈6和FY－1/B变流器7等构成。图1中其他元件是在组屏时配置，为说明其工作原理给出。
当发电机励磁回路发生一点接地故障时，由于不构成故障电流回路，对发电机的运行不立即造成威胁，在采取反措同时，还可继续运行。如发生两点接地故障则不然，一部分励磁线圈被短接，甚至引起火灾。为此，在电机励磁回路发生一点接地后，应立即投入两点接地保护。
该保护装置系采用直流电桥平衡原理构成的。
在发电机励磁线圈滑环引出线上接入分压器1，装置就在1的滑动触头与地之间。当励磁线圈产生一点(设为D1)接地进，则形成以分压器1的滑动触点与接地点为对角线的四臂电桥。按电桥平衡原理，四个臂间的阻值关系为R1·R4=R2·R3。因此，当励磁回路发生一点接地时(在测量励磁电路对地绝缘电阻过程中)，应即投入保护装置，即合S，断开连接片2，合按钮3，调整分压器1的滑动触头，改变其两侧阻值，设R3、R4，直至毫伏表4指示为零，此时“电桥”处于平衡状态。瞬时继电器5的线圈I内无电流。此后打开按钮3，接通连接片2。使装置处于准备动作。
当励磁回路又有一点接地时，接地点设为D2，便成为两点接地故障。由图1可知，D1、D2之间的励磁线圈被短路，一臂的阻抗减少，“电桥”失去平衡，继电器与线圈中就有电流流过。如果该电流大于继电器5的动作电流，保护装置动作，切除发电机。

由于发电机转子与定子导磁体之间的气隙并不均匀，励磁线圈各部分的磁通会因转子旋转而产生波动，并随着气隙的增减变化在励磁线圈中感应出脉动的交流电势。因此，在投入保护装置后，继电器5的线圈1内会产生交流电流。如该电流大于继电器5的动作电流，保护装置就会误动作。为了减小这一交流电流对保护装置的影响，在“电桥”的对角线上，即与继电器“5”的线圈I串联抗流线圈“6”和变化为1的补偿电流一互感器“7”。电流互感器的初级绕组与继电器线圈I串联，次级绕组接入“5”的线圈II。当交流电流通过“电桥”对角线时，互感器的次级回路产生的磁通与线圈I中产生的交流磁通分量，方向相反，数值相等，因而大降低了继电器顺交流电流下的灵敏度。由于抗流线圈与补偿电流互感器初级绕组的直流电阻很小，互感器也不能传变直流电流，它们对故障时直流电流的影响也很小。

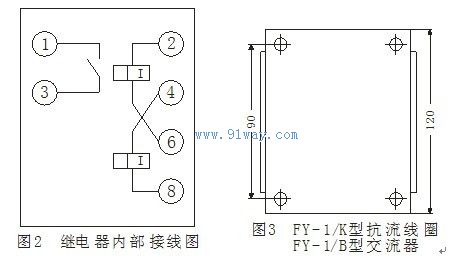

继电器5的内部接线图见图2，外形及安装尺寸见本手册附录中HK－01型壳体，
附件抗流线圈和变流器无底座和外壳，可直接安装在敌探继电器的屏板的后面，其外形及安装开孔尺寸见图3。

3、ZBZ-1型转子两点接地保护装置技术数据见表1

型号名称	技术数据	分质 强度	结构
ZBZ－1继电器	动作电流：DC70±mA，每个线圈 返回系数：≥0.5 动作时间：0.25s，1.2倍动作电流时 触点容量：DC ≤250V，≤0.5A，τ=0.5±0.75,50W AC 250VA	50Hz 2kV 1min	采用 HK－01a HK－01b
FY－1/K抗流线圈	直流电阻：8.5Ω 阻　　抗：5kΩ，当f=50Hz，1=0.04A时
FY－1/B变流器	变比：1 误差：±3%，当电流不超过0.2A时
