HH15系列隔离开关熔断器组产品详细说明：

HH15系列隔离开关熔断器组主要用于交流50Hz，额定工作电压660V，电流至630A的配电电路中，用来接通和分断正常负载与过载电流及偶然通断单台电动机，在短路情况下，可由熔断器分断电流，在断开状态下，具有隔离功能。

特点
全封闭式结构
寿命期内免维护
标准
符合 GB14048.3-93 IEC947.9-90
正常工作条件
符合 GB/T14048.1 IEC947.1

HH15系列隔离开关熔断器组技术数据和性能

框架尺寸	1				2						3
型号规格	HH15-
	63	63/06	125	125/06	160	100/06	250	250/06	400	315/06	600	425/06
约定发热电流 （lth）A	63	63	125	125	160	160	250	250	400	400	600	600
额定绝缘电压 （Ui）	600	1000	600	1000	600	1000	600	1000	600	1000	600	1000
额定工作电压 （Ue） V	380	660	380	660	380	660	380	660	380	660	380	660
额定工作电流 （le） A	63	63	160	100	160	100	250	250	400	315	630	425
额定接通能力AC-23b	10Ie
额定分断能力AC-23b	8Ie
额定限制短路电流 KA	50
配用熔断器规格	NT00-63	NT00-63	NT00-125	NT00-100	NT00-160	NT00-100	NT2-250	NT2-250	NT2-400	NT2-315	NT3-630	NT3-425
电寿合 次数	300	300	200	300	200	300	200	200	200	200	200	200
机械寿命 次数	2000	2000	1600	2000	1600	2000	1600	1600	1000	1000	1000	100030
手动操作力距最大值 Nm	7.5	7.5	7.5	7.5	7.5	7.5	16	16	16	16	30
辅助触头机电寿命 次数	2000
辅助触头额定控制容VA	360

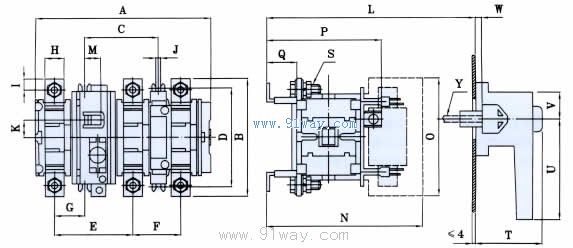

型号	A	B	C	D	E	F	G	H	I	J	K	L	L1	L2
HH15-63	157max	112max	135±0.5	90±0.27	72	38.5	9	12	6	6.2	16	199-250	250-301	301-385
HH15-125		120max			70	40.5	10	15	7.5
HH15-160	242max	160max	100±0.7	130±0.8	107	65	46	20	10	7	24	226-284	284-342	342-400
HH15-250		163max					43.5	25	12.5
HH15-400
HH15-630	347max	272max	315±1.05	208±0.905	87	87	81	40	20	9	25	260-295	295-330	330-400

型号	L3	M	N	O	P	Q	S	T	U	V	W	Y
HH15-63	180-199	47.5	159max	95	117	23	M5	65	60	27.5	5.5±1	8
HH15-125						22	M6
HH15-160	/	16	182max	120	152.5	22	M8	87.5	142	38	7±1	10
HH15-250			200max	160		20	M10
HH15-400						18	M10
HH15-630	400-500	20.5	242max	205	171	22	M12		200			12

HH15系列隔离开关熔断器组
