XD373H型信号蝶阀产品详细说明：

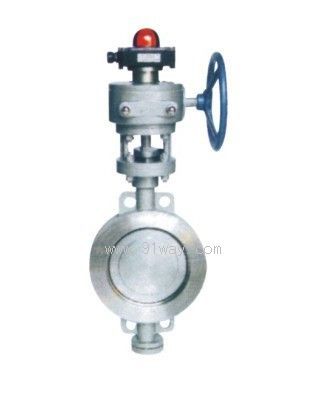

XD373H型信号蝶阀

采用标准Application Standard
设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000：JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992

主要技术参数Main technology parameter


XD373H型信号蝶阀零件的材质Material for main parts

阀体	铸铁、铸钢
蝶板	铸钢（寰面处理、铸铁（寰面处理）
密封圈	丁腈橡胶、氟橡胶
阀杆	2Cr13
填料	氟塑料、柔性石墨

XD373H/F/X连接尺寸Main shape and Connection dimensions

公称通径DN(mm)	结构长度（标准值）	外形尺寸（标准值）					连接尺寸（参考值）
							1.6Mpa
	L	H	H0	A	B	D0	D	D1	n-d
50	43	102	362	200	200	160	165	125	4-18
65	46	112	382	200	200	160	185	145	4-18
80	49	120	400	200	200	160	200	160	8-18
100	56	137	434	200	200	160	220	180	8-18
125	64	162	480	200	200	160	250	210	8-18
150	70	174	550	280	280	240	285	240	8-22
200	71	207	615	280	280	240	340	295	12-22
250	76	242	694	280	280	240	405	355	12-26
300	83	284	829	420	520	350	460	410	12-26
