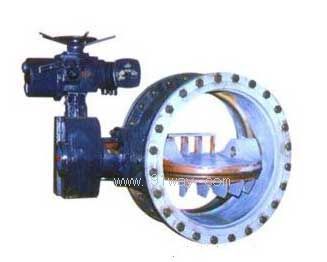

TD941X-10梳齿式调节蝶阀产品详细说明：

用途
TD941X-10型梳齿式调节蝶阀是总结多年设计制造经验的基础上，根据流体力学特性而开发出来的新型调节蝶阀。已经在电站、引水、供水、供热等领域得到了广泛的应用，并得到了用户的普遍认可和赞许。梳齿式调节蝶阀主要用在介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力平衡的作用。梳齿式调节蝶阀尤其对低压力(≤0.6MPa)管路呈现出优良的调节性能。

主要特点：
先进的蝶板梳齿结构设计，使输出流量和压力更为精确，调流特性较普通蝶阀显著提高，可调节范围更大。
合理的材料选用使阀门的使用寿命显著延长。
科学的设计方法使整机重量显著降低。既节省材料，又便于安装。
自润滑轴承的采用使操作力矩大大减小。
简单方便的尾端调整机构有效地保证蝶板位置对中，减少密封面磨损。
操作灵活方便，即可实现电动、自动化操作，又可以进行手动操作。
可卧式安装，也可以立式按装。

TD941X-10梳齿式调节蝶阀采用标准：

制造标准	GB12238-89	法兰标准	GB/T17241 GB9113
结构长度标准	GB12221-89	检验标准	GB/T13927-92

主要性能规范：

型号	公称压力 PN(MPa)	壳体试验压力 PS(MPa)	密封试验压力 PS(MPa)	工作温度 (℃)	适用介质
TD941X-10	1.0	1.5	1.1	≤80℃	水、油品

主要零件材料：

零件名称	阀体、蝶板	阀杆	密封圈	填料
材料	灰铸铁 球墨铸铁 铸钢 不锈钢	中碳钢、不锈钢(2Cr13) 1Cr18Ni9Ti	丁睛橡胶 乙丙橡胶 聚四氟乙烯 氟橡胶	柔性石墨

TD941X-10梳齿式调节蝶阀主要连接尺寸

规格	L	D	D1	D2	b	H	H1	n-φd
100	120	220	180	158	24	240	120	8-φ18
125	130	250	210	184	26	270	130	8-φ18
150	140	285	240	212	26	300	150	8-φ22
200	150	340	295	268	28	330	180	8-φ22
250	250	395	350	320	28	400	220	12-φ22
300	270	445	400	370	28	410	220	12-φ22
350	290	505	460	430	30	460	270	16-φ22
400	310	565	515	482	32	510	290	16-φ26
450	330	615	565	532	32	560	320	20-φ26
500	350	670	620	585	34	590	360	20-φ26
600	390	780	725	685	36	660	390	20-φ30
700	430	895	840	800	40	780	460	24-φ30
800	470	1015	950	905	44	850	530	24-φ33
900	510	1115	1050	1005	46	920	570	28-φ33
1000	550	1230	1160	1110	50	990	630	28-φ36
1200	630	1455	1380	1330	56	1115	750	32-φ39
1400	710	1675	1590	1530	62	1228	850	36-φ42
1600	790	1915	1820	1750	68	1340	990	40-φ48
1800	870	2115	2020	1950	70	1570	1100	44-φ48
2000	950	2325	2230	2160	74	1680	1170	48-φ48

注：表中连接尺寸按1.0MPa标准,1.6MPa,2.5MPa按GB4216标准生产
