DQM电缆夹紧密封接头产品详细说明：

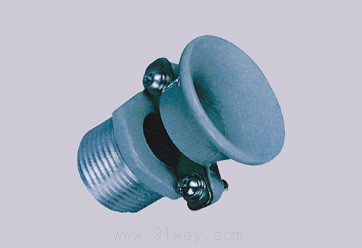

DQM电缆夹紧密封接头

1. 爆炸性气体环境危险场所：1区、2区；
2. 可燃性气体、蒸气级别：ⅡA、ⅡB、ⅡC；
3. 温度组别：T1~T6；
4. 户内、户外（IP65）
。
夹紧电缆，以防拔脱，外管螺纹接头与螺纹压帽之间设一密封胶圈，起到夹紧电缆作用，对于铠装电缆又起到接地作用。

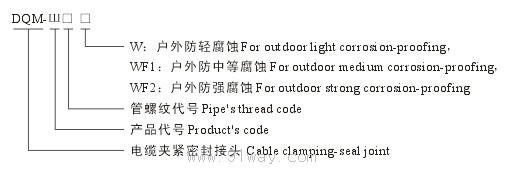

管螺纹代号 Pipe’s thread code(A)	尺寸 Size(mm)		电缆外径 Cable’s outside diameter(mm)	防护等级 Protection category	防腐等级 Corrosion-proofing grade
	ΦD	L
G1/2	43	62	Φ8~Φ9	IP65	W, WF1, WF2
G3/4	50	22	Φ10~Φ15
G1	58	70	Φ12~Φ18
G11/4	70	75	Φ15~Φ22
G11/2	74	75	Φ20~Φ26
G2	85	90	Φ27~Φ33
G21/2	100	100	Φ36~Φ44
G3	118	120	Φ43~Φ51

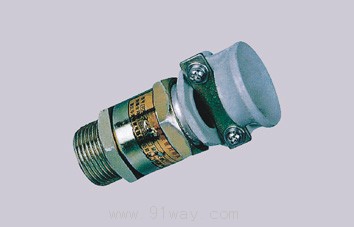

1. 爆炸性气体环境危险场所：1区、2区；
2. 可燃性气体、蒸气级别：ⅡA、ⅡB、ⅡC；
3. 温度组别：T1~T6；
4. 户内、户外（IP65）。

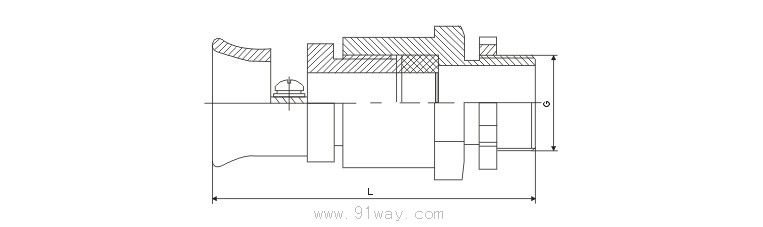

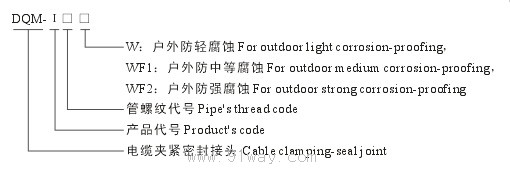

管螺纹代号 Pipe’s thread code(A)	尺寸 Size(mm)	电缆外径 Cable’s outside diameter(mm)	防护等级 Protection category	防腐等级 Corrosion-proofing grade
	L
G1/2	86	Φ8~Φ9	IP65	W, WF1, WF2
G3/4	87	Φ10~Φ15
G1	113	Φ12~Φ18
G11/4	130	Φ15~Φ22
G11/2	130	Φ20~Φ26
G2	142	Φ27~Φ33
G21/2	142	Φ36~Φ44
G3	158	Φ43~Φ51

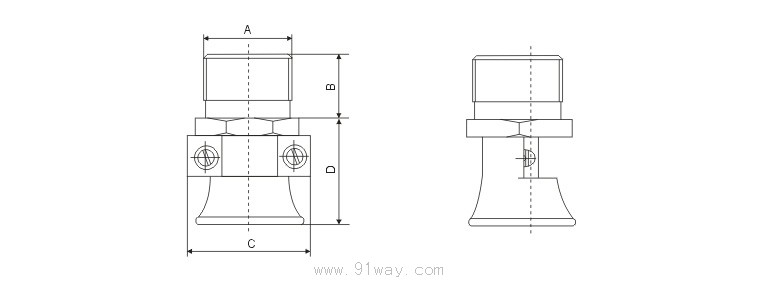

异径 Recucer		尺寸 Size		防护等级 Protection grade	电缆外径 Cable’s outside diameter	质量 Weigh
A	B	C	D
G15	14	36	25	IP54	7~9	0.06
G20	18	38	25		8~14	0.06
G25	20	48	28		12~17	0.16
G32	22	62	43		13~23	0.30
G40	26	62	45		17~26	0.34
G50	26	80	60		25~35	0.46
G70	26	100	50		29~38	1.12

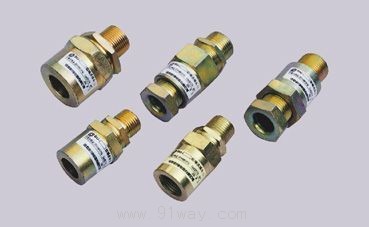

DQM电缆夹紧密封接头
