JYU41W带旁通氧气专用截止阀-[报价-资料]--上海华邦工业商务网-www.91way.com

产品名称：

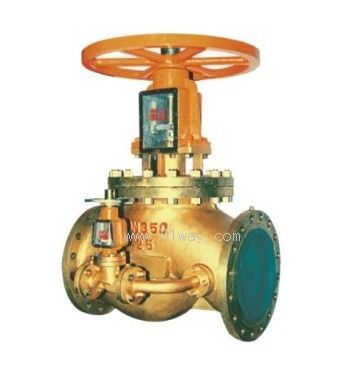

JYU41W带旁通氧气专用截止阀

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 气体阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

JYU41W带旁通氧气专用截止阀产品详细说明：

JYU41W带旁通氧气专用截止阀是氧气管网专用阀门的一种.它除了具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点.随着冶金工业的发展.氧气专用截止阀与氧气专用球阀一起被广泛应用于钢铁,冶金,医药,化工等行业.

注:JY表示无旁通,无副阀瓣氧气截止阀
JYU表示带旁通.无副阀瓣氧气截止阀
JYK表示无旁通,带副阀瓣氧气截止阀
JYUK表示带旁通,带副阀瓣氧气截止阀
DYK快速启闭蝶阀
QYK快速启闭球阀
口径：250～400MM
压力：1.0～4.0Mpa
温度：常温
材料：碳钢、不锈钢、硅黄铜
设计标准：JB、GB、ANSI、BS、API、ISO、DIN、NF

JYU41W带旁通氧气专用截止阀主要性能规范

公称压力	1.6	2.5	4
水压强度试验压力Mpa	2.4	3.75	6
水压密封试验压力Mpa	1.76	2.75	4.4
气压强度试验压力Mpa	1.76	2.75	4.4
气压密封试验压力Mpa	1.76	2.75	4.4
最大工作压力Mpa	1.6	2.5	4
工作温度	-20~150℃
适用介质	氧气,氮气,空气等

氧气专用截止阀主要零件材料

零件名称	壳体	球体	阀杆	手柄	垫片,填料密封圈
材料	16-4硅黄铜	不锈钢或铜合金	不锈钢	碳钢	聚四氟乙烯

氧气专用截止阀主要外形及连接尺寸

公称压力	公称直径DN(mm)	D	D1	D2	K	L	L1	L2	F	F1	C	Z-d	H	H1	H2
1.6	DN250	405	320	/	355	650	350	233	3	/	30	12-φ25	1140	1060	256
	DN300	460	375	/	410	750	400	233	4	/	30	12-φ25	1280	1200	256
	DN350	520	435	/	470	850	430	233	4	/	34	16-φ25	1380	1300	312
	DN400	580	485	/	525	950	460	306	4	/	36	16-φ30	1450	1320	328
	DN450	640	545	/	585	1050	560	306	4	/	40	20-φ30	1490	1350	328
	DN500	705	608	/	650	1150	560	370	4	/	44	20-φ34	1630	1460	450
	DN600	840	718	/	770	1350	600	395	5	/	48	20-φ41	1750	1600	560
2.5	DN250	425	332	/	370	650	350	233	3	/	36	12-φ30	1140	1060	256
	DN300	485	390	/	430	750	400	233	4	/	40	16-φ30	1280	1200	256
	DN350	550	448	/	490	850	430	233	4	/	44	16-φ34	1380	1300	312
	DN400	610	505	/	550	950	460	306	4	/	48	16-φ34	1450	1320	328
	DN450	660	555	/	600	1050	560	306	4	/	50	20-φ34	1490	1350	328
	DN500	730	610	/	660	1150	580	370	4	/	52	20-φ41	1630	1460	450
	DN600	840	718	/	770	1350	600	395	5	/	56	20-φ41	1750	1600	560
4	DN250	445	345	313	385	650	350	233	3	4.5	42	12-φ34	1140	1060	256
	DN300	510	408	364	450	750	400	233	4	4.5	46	16-φ34	1280	1200	256
	DN350	570	465	422	510	850	430	233	4	5	52	16-φ34	1380	13, 00	312
	DN400	655	535	474	585	950	460	306	4	5	58	16-φ41	1450	1320	328
	DN450	680	560	524	610	1050	560	306	4	5	60	20-φ41	1490	1350	328
	DN500	755	612	576	670	1150	580	370	4	5	62	20-φ48	1630	1460	450
	DN600	890	730	678	795	1350	600	395	5	6	62	20-φ54	1750	1600	560

JYU41W带旁通氧气专用截止阀（示意图）
