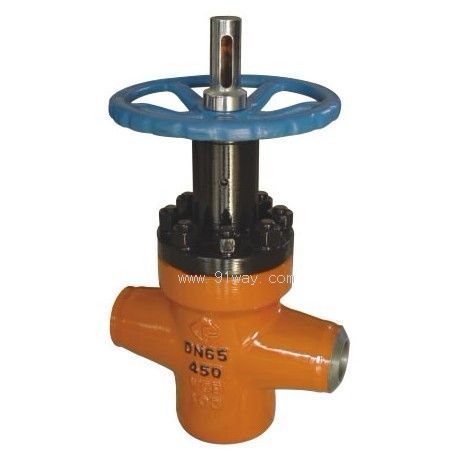

Z63Y对焊高压平板闸阀产品详细说明：

Z63Y对焊高压平板闸阀结构特征与工作原理
1、 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、 闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。
3、 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆处采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介
质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

Z63Y对焊高压平板闸阀产品采用标准

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092

Z63Y对焊高压平板闸阀产品性能规范

适用范围		PN10.0～42.0MPa	DN25～200mm
适用温度		-29～121℃
适用介质	普通型	石油、天然气、成油品、水等
	抗硫型	含H2S、CO2的石油、天然气等
连接形式		法兰端、焊接端、卡箍端
驱动方式		手动、电动、气动等

Z63Y对焊高压平板闸阀外形及连接尺寸

公称压力 (MPa)	公称通径 (MPa)	尺寸(mm)
		D	G	C	L	E	H	W
16.0 20.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	82	339	240
	50	47	52	70	240	100	375	250
	65	57	63	89	260	126	399	280
	80	72	78	108	310	157	476	320
	100	92	98	130	450	183	564	350
	150	136	143	195	550	262	744	450
	200	174	182	235	700	340	966	550
25.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	4	210	82	339	240
	50	47	52	70	240	100	375	250
	65	57	63	89	260	126	399	280
	80	72	78	114	310	157	476	320
	100	92	98	133	450	183	564	350
	150	136	143	219	550	262	744	450
	200	174	182	235	700	340	966	550
35.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	85	339	240
	50	47	52	70	240	105	375	250
	65	57	63	89	260	130	399	280
	80	72	78	114	310	161	476	320
	100	92	98	133	450	186	564	350
	150	136	143	219	550	268	744	450
	200	174	182	245	700	348	966	600
45.0 60.0	25	19	24
	32	25	30
	40	28	34
	50	35	41
	65	47	53	100	260	130	466	280
	80	57	63
	100	73	79
