产品名称：

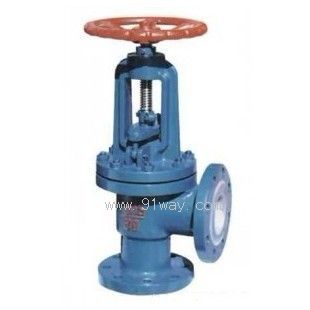

J44J型内衬胶截止阀

型号规格：

J44J型内衬胶截止阀

产品类别：

常规产品 -- 泵阀管件 -- 衬胶阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

J44J型内衬胶截止阀产品详细说明：

遵循规范	STDNARD
设计与制造	GB12233/GB12235
结构长度	GB12221/JB96
法兰尺寸	JB78/JB79（GB，HG，SH）
压力试验	GB/T13927
标志	GB/T12220
供货	GB/T12252

公称通径		标准值							参考值
DN（mm）	NPS（inch）	L	D	D1	D2	F	B	Z-Φd	Do	H1	H2	W（kg）
DN（mm）	NPS（inch）	PN1.0MPa
15	1/2	65/90	95	65	45	2	14	4-Φ14	100	240	265	7
20	3/4	75-95	105	75	55	2	16	4-Φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-Φ14	12	250	275	8
32	1 1/4	95/105	135	100	78	2	18	4-Φ18	0120	260	290	12
40	1 1/2	80/100	145	110	85	3	18	4-Φ18	140	290	325	14
50	2	115/125	160	125	100	3	20	4-Φ18	140	300	335	19
65	2 1/2	145	180	145	120	3	20	4-Φ18	160	355	400	27
80		155	195	160	135		22	4-Φ18	160	400	450	42
100	4	175	215	180	155	3	22	8-Φ18	180	455	495	50
125	5	200	245	210	185	3	24	8-Φ18	10	530	560	64
150	6	240/225	280	240	210		24	8Φ18	240	605	650	85
200	8	275	335	295	265	3	26	8-Φ18	240	650	770	105
250	10	325	390	350	320	3	28	12-Φ23	280	680	800	135
300	12	375	440	400	368	4	28	12-Φ23	280	710	835	155

15	1/2	65/90	95	65	45	2	14	4-Φ14	100	240	265	7
20	3/4	75-95	105	75	55	2	16	4-Φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-Φ14	120	250	275	8.5
32	1 1/4	95/105	135	100	78	2	18	4-Φ18	140	260	290	12
40	1 1/2	80/100	145	110	85	3	18	4-Φ18	140	290	325	14
50	2	115/125	160	125	100	3	20	4-Φ18	160	300	335	19
65	2 1/2	145	180	145	120	3	20	4-Φ18	180	355	400	27
80	3	155	195	160	135	3	22	8-Φ18	240	400	450	42
100	4	175	215	180	155	3	24	8-Φ18	240	455	495	50
125	5	200	245	210	185	3	26	8-Φ18	280	530	560	64
150	6	240/255	280	240	210	3	28	8-Φ23	320	605	650	85
200	8	275	335	295	165	3	30	8-Φ23	360	650	770	155

15	1/2	65/90	95	65	45	2	16	4-Φ14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-Φ14	120	250	275	8.8
25		80/100	115	85	65	2	16	4-Φ14	140	260	290	11
32	1 1/4	95/105	135	100	78	2	18	4-Φ18	140	290	325	13
40	1 1/2	100/115	145	110	85	3	18	4-Φ18	160	300	335	18
50	2	115/125	160	125	100	3	20	4-Φ18	180	355	400	31

J44J型内衬胶截止阀

J44J型内衬胶截止阀

J44J型内衬胶截止阀（示意图）
