产品名称：

Q48,Q49固定式三通球阀

型号规格：

Q48,Q49固定式三通球阀

产品类别：

常规产品 -- 泵阀管件 -- 球阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

Q48,Q49固定式三通球阀产品详细说明：

结构特点
Q48,Q49固定式三通球阀采用固定球，弹簧或碟簧加载的四面阀座结构，密封可靠，开关轻便。此结构球体不同，有T形之分，其中T形可实现对介质的分流或混流四种工况，根据需要可选择其中两种或三种进行组合；L形可实现对介质流向切换两种工况。

型号、材料及主要参数

产品型号	Q48F、Q49F-10C-40	Q48F、Q49F-10P-40P
阀体	WCB	CF8
球体	CF8	CF8
阀杆/固定轴	2Cr13	304
密封圈	PTFE	PTFE
阀座	2Cr13	F304
填料	PTFE+O形圈	PTFE+O形圈
适用介质	水、油、蒸汽等	酸等腐蚀性介质
适用温度	-29-200℃	-29-200℃
蜗轮固定三通球阀	Q后插入“3”表示，示例：Q348F-16C
气动固定三通球阀	Q后插入“6”表示，示例：Q648F-150LB
电动固定三通球阀	Q后插入“9”表示，示例：Q948F-10C

Q48,Q49固定式三通球阀的外形尺寸PN10-40

公称通径DN	50	65	80	100	125	150	200	250	300	350	400	500	600
L	240	360	280	320	380	440	670	760	850	980	1080	1360	1750
L1	12	130	140	160	190	220	335	380	425	490	540	680	875
H	325	335	360	370	420	440	490	520	610	700	800	900	1000

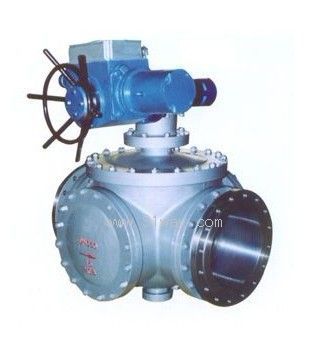

Q48,Q49固定式三通球阀

Q48,Q49固定式三通球阀（示意图）
