BAZA8030防爆控制按钮产品详细说明：

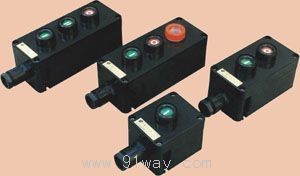

BAZA8030防爆控制按钮

1.1区、2区危险场所。
2.ⅡA、ⅡB、ⅡC类爆炸性气体环境。

1.增安型外壳，内装元件为防爆元件。
2.外壳采用玻璃纤维增强不饱和聚酯树脂压制而成，具有外形美观，耐腐蚀，抗静电，耐冲击及热稳定性好等优良性能。
3.隔爆型控制开关具有结构紧凑，可靠性好，体积小，通断能力强，寿命长，并有多种功能供用户选配。防爆按钮采用超声波封装工艺，保证了
可靠的结合强度，按钮采用模块式，按钮的功能可以两单元自由组合，防爆指示灯采用特殊的设计，交流220V～380V通用。
4.外露紧固件均采用不锈钢。
5.壳体的盖的接合面采用迷宫式结构，具有较好的防水、防尘能力。
6.符合GB3836-2000，IEC60079，GB12476.1-2000，IEC61241,GB12476.1-2000,IEC61241标准要求。

额定绝缘电压 Rated isolation voltage(A)	额定工作电压 Branch rated voltage(V)	额定工作电流 Branch rated current(A)	防护等级 Protection category	防爆标志 Explosion- proofing maker	防腐等级 Corrosion- proofing grade	进线口螺纹/电缆外径(mm) Inlet’s thread/Cable’s outside diameter
500	AC220	6	IP65	Exed Ⅱ CT6	WF2	G1/2/Φ8~Φ10 G3/4/Φ10~Φ15
	AC380	4
	DC24	6
	DC110	0.5
	DC220	0.2

额定电压 Rated voltage(V)	额定电流 Rated current(A)	使用类别 Using sort	防爆标志 Explosion-proof mark	防护等级 Protection degree	进线口螺纹 Inlet’s thread	电缆外径 Cable’s outside diameter(mm)
AC220±10% AC380±10%	10	AC1 AC3	爆炸性气体Ex-gas Exde Ⅱ CT6   Exde Ⅱ BT6 可燃性粉尘Ex-dust DIPA20TA,T6	IP66	G3/4" G1"	8~12 10~16

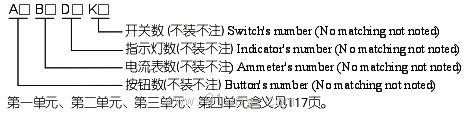

触点组合型式 Contact’s compound type
代号 Code	1	2	3

代号 Code	控制铵钮类型 Kinds of controlling button
01	橡套型按钮头标志O Rubber-cased button marker o
02	橡套型按钮头标志Ⅰ Rubber-cased button markerⅠ
03	橡套型按钮头标志Ⅱ Rubber-cased button markerⅡ
04	蘑菇型按钮头带橡胶帽Mushroom type button with rubber cap
05	蘑菇型按钮头带自锁功能Mushroom type button with self-lock function
06	蘑菇型按钮头带橡胶帽和自锁功能Mushroom type button with rubber cap and self-lock function
07	蘑菇型按钮头带钥匙Mushroom type button with key
08	按钮两终端位置可锁住，钥匙可抽出 Both terminal positions of button can be locked, the key can be taken out
09	按钮按压前可锁住，钥匙可抽出，按压后可锁住，钥匙不可抽出 Before press the button is locked, the key can be taken out： After press, can be locked, the key can’t be taken out
10	按钮按压前可锁住，钥匙可抽出，按压后不能锁住，钥匙不可抽出 Before press the button is locked, the key can be taken out：After press, can’t be locked, the key can’t be taken out
11	按钮按压前可锁住，钥匙不可抽出，按压后可锁住，钥匙可抽出 Before press the button is locked, the key can’t be taken out：After press, can be locked, the key can be taken out
12	按钮按压前不能锁住，钥匙不能抽出，按压后可锁住，钥匙可抽出 Before press the button is locked, the key can’t be taken out：After press, can be locked, the key can be taken out
13	按钮按压前不能锁住，钥匙可抽出，按压后自动锁住，用钥匙打开 Before press the button is unlocked, the key can’t be taken out;After press, lock automatically open it with the key
