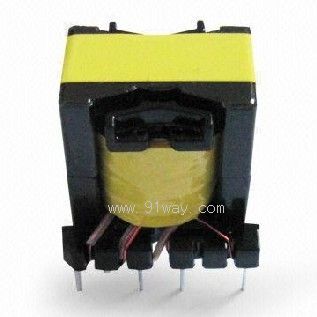

PQ型高频变压器产品详细说明：

PQ型高频变压器的磁芯是为了适应新型开关电源的使用要求而设计的铁氧体磁芯，它的形状能满足工作在高频下的开关电源变压器减少铜损和铁损的要求，同样也能适应开关电源在温升方面的要求；它的圆形中心柱使绕线更为容易，线包容量加大，骨架的引线端使产品安装十分可靠，适用于开关电源和阻流线圈。 PQ型变压器常用型号有PQ2020，PQ2620，PQ3220，PQ3230，PQ3535，PQ4040，PQ5050等。

下表列出部分产品的外形尺寸及输出功率。

序号	规格	外型尺寸mm			参考VA		重量
		A	B	C	f=50KHz	f=100KHz	参考值g
1	PQ-20	20	21	24	18	27	22
2	PQ-26	28	29	30	70	100	59
3	PQ-32	34	36	35	190	280	90
4	PQ-35	37	41	40	350	530	119
5	PQ-40	42	44	43	550	850	160

随着磁材特性和工作频率的不同，最大输出功率会有所不同，表中数据仅供参考。
测试条件1KHz/1V，耐压AC2000V，绝缘电阻：DC500V ≥200MΩ。

以上数据仅供参考。

PQ型高频变压器具有漏磁小，损耗低，工作频率宽，抗干扰性能强等特点
广泛应用于开关电源、传真机、电视机、显示器等
型号：DL-PQ2016、DL-PQ2020、DL-PQ2620、DL-PQ2625、DL-PQ3220、DL-PQ3230、DL-PQ3535、DL-PQ4040
