 产品名称： PQ系列铁氧体磁芯
型号规格： PQ系列铁氧体磁芯
  放大图片 放大图片
产品类别： 常规产品 -- 电子电器 -- 铁氧体磁性
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
PQ系列铁氧体磁芯产品详细说明：
PQ系列铁氧体磁芯

规格 图例(FIG) A B C D E F G
PQ16/12 1 16.4±0.35 5.8±0.15 11.2±0.3 7.0±0.2 14min 3.45±0.15 9.6min
PQ20/10 1 20.5±0.4 4.9±0.15 14.0±0.4 8.8±0.2 18.0±0.4 2.65±0.15 12.0min
PQ20/16 1 20.5±0.4 8.0±0.15 14.0±0.4 8.8±0.2 18.0±0.4 5.0±0.15 12.0min
PQ20/7 1 21.25±0.4 3.53±0.15 14.0±0.4 8.8±0.2 18.0±0.4 1.32±0.15 12.0min
PQ20/20 1 20.5±0.4 10.2±0.15 14.0±0.4 8.8±0.2 18.0±0.4 7.0±0.15 12.0min
PQ26/15 1 26.5±0.5 7.4±0.15 19.0±0.4 12.0±0.3 22.5±0.4 3.2min 15.5min
PQ26/20 1 26.5±0.5 10.1±0.15 19.0±0.4 12.0±0.3 22.5±0.4 5.75±0.15 15.5min
PQ26/25 1 26.5±0.5 12.5±0.15 19.0±0.4 12.0±0.3 22.5±0.4 8.05±0.15 15.5min
PQ27/25 1 27.3±0.5 12.35±0.15 19.0±0.4 12.0±0.3 22.5±0.4 8.05±0.15 15.5min
PQ32/11 1 32.0±0.6 5.75±0.15 22.0±0.4 13.45±0.3 27.5±0.5 2.75±0.15 19.0min
PQ32/20 1 32.0±0.6 10.25±0.15 22.0±0.4 13.45±0.3 27.5±0.5 5.75±0.15 19.0min
PQ32/25 1 32.0±0.6 12.35±0.15 22.0±0.4 13.45±0.3 27.5±0.5 8.25±0.15 19.75min
PQ32/30 1 32.5±0.6 15.15±0.15 22.5±0.4 13.4±0.3 27.0±0.5 10.65±0.15 19.0min
PQ35/25 1 35.1±0.6 12.5±0.15 26.0±0.5 14.4±0.3 32.0±0.6 7.6±0.2 23.5min
PQ38/11 2 38.0±0.6 5.7±0.15 21.32±0.4 14.3±0.3 32.8±0.6 2.7±0.15 25.84min
PQ40/40 1 40.0±0.7 20.0±0.15 28.0±0.5 15.0±0.35 36.4min 14.6±0.15 27.2min
PQ50/50 1 50.0±0.8 25.0±0.15 32.0±0.6 20.0±0.4 44.0±0.7 18.1±0.15 32.0min
PQ34/15 3 34.0±0.6 7.35±0.15 29.0±0.6 20.0±0.3 27.2±0.4 3.0±0.2 　
PQ38/12 2 38.0±0.7 5.85±0.15 21.32±0.4 14.3±0.35 32.8±0.7 2.9±0.15 25.85min
PQ16/12 1 16.4±0.35 5.8±0.15 11.2±0.3 7.0±0.25 14.0min 3.45±0.15 9.6min
PQ35/9 4 35.0±0.65 4.6±0.15 18±0.4 12.5±0.3 28±0.65 2.2±0.15 14.4±0.35
PQ33/12 5 32.5±0.65 6.2±0.15 20.6±0.4 12.8±0.35 25.4min 3.35±0.15 19.0min
PQ23/17 6 22.5±0.5 8.6±0.15 15.0±0.35 9.4±0.3 18.8±0.5 5.6±0.15 13.34±0.35
PQ40/20 7 39.5±0.6 10.15±0.15 32.5±0.6 19.0±0.35 36.0±0.65 6.65±0.15 22.3min
序号 规格 图例(FIG) C1(mm-1) Ae(mm2) Le(mm) Ve(mm3) Amin(mm2) TP4±25%(nH/N2) TP4A±25%(nH/N2) TP4W±25%(nH/N2) TPW33±25%(nH/N2)
1 PQ16/12 1 0.67 40.32 27 1084.1 37.9 2700 2770 3100 3300
2 PQ20/10 1 0.48 54.72 26.05 1425.6 45.1 4300 3500 4700 6000
3 PQ20/16 1 0.6 61.49 36.92 2270.2 60.14 3430 3430 3880 4200
4 PQ20/7 1 0.39 52.86 20.73 1096 44.3 4150 4200 4700 5000
5 PQ20/20 1 0.72 62.47 45.23 2825.5 60.82 2920 2920 3500 3750
6 PQ26/15 1 0.69 24.42 16.75 409.1 16.15 2150 2200 2400 2540
7 PQ26/20 1 0.37 120.31 44.76 5385.4 113.1 5510 5510 6900 7300
8 PQ26/25 1 0.46 117.72 54.01 6358.5 113.1 4670 4670 6000 6000
9 PQ27/25 1 0.43 124.25 53.75 6678.9 113.1 4800 4800 6200 6700
10 PQ32/11 1 0.28 133.81 37 4950.7 93.59 7300 7500 8350 8450
11 PQ32/20 1 0.33 164.19 53.73 8821.3 140.39 6000 6000 7900 8500
12 PQ32/25 1 0.4 159.59 64.02 10216.2 127.91 5400 5400 7200 7800
13 PQ32/30 1 0.35 190.24 66.87 12720.8 141.03 4900 4900 6500 8700
14 PQ35/25 1 0.36 184.39 66.39 12242.4 162.86 6400 6700 7900 8500
15 PQ38/11 2 0.32 131.61 42.69 5619 96.92 6700 6600 8000 8300
16 PQ40/40 1 0.49 209.61 102.18 21417.9 176.71 4300 4300 5200 6900
17 PQ50/50 1 0.36 319.4 114.69 36632.3 314.16 6720 6720 8000 9300
18 PQ34/15 3 0.96 405.18 39 15800 192.33 13800 21900 25450 27050
19 PQ38/12 2 0.34 129.72 43.48 5639.8 95.31 6870 6870 7600 8080
20 PQ16/12 1 0.7 38.98 27.33 1065.3 37.6 2600 2650 3050 3200
21 PQ35/9 4 0.32 111.55 35.75 3988.4 68.32 6500 6400 7400 7850
22 PQ33/12 5 0.27 129.87 35.2 4571.6 117.42 7300 7550 8700 9250
23 PQ23/17 6 0.57 70 39.92 2794 69 3580 3750 4350 4560
24 PQ40/20 7 0.18 278.79 52.63 14673 227.5 11700 12000 14200 15200


PQ系列铁氧体磁芯

PQ系列铁氧体磁芯

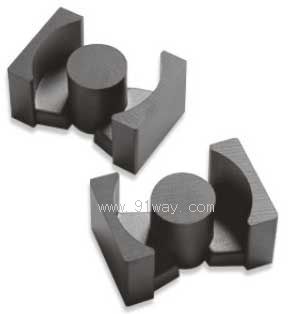

PQ系列铁氧体磁芯（示意图）
