DXN系列户内高压带电显示装置产品详细说明：

DXN系列户内高压带电显示装置

2.2显示装置的分类
a.按额定电压等级分为：3、6、10、27.5、35KV；
b.按传感器使用环境条件分为：普通型、加强绝缘型（全工况型）；
c.按按感器结构及安装尺寸分为：见表2；
d.按显示器功能分为：T型、Q型；
e.按显示器外型尺寸分为：Ⅰ型、Ⅱ型；见图8、图9；

2.3显示装置基本参数
显示装置的基本参数见表1

表1

项目名称				单位	数据
传感器	额定电压			KV	3	6	10	20	27.5	35
	最高工作电压Um				3.5	6.9	11.5	31.5	40.5
	额定频率			Hz	50
	绝缘水平	工频耐受电压（有效值）	一次对二次对地	KV	25	32	42	65	80	100
		雷电冲击耐受电压（峰值）			40	60	75	125	185	185
		局部放电量		PC	≤10
	抗弯强度			KN	8
显示器	氖灯启辉电压			KV	0.52	0.87	1.73	2.38	3.03
	闭锁启控电压				1.95	3.90	6.50	13	17.88	22.75
	二次闭锁电源电压			V	220    -100

注：二次闭锁电源电压超出表1规定，由用户与制造厂协商解决。
3、结构概述 显示装置的传感器和显示器经外接导线，联成电容分压回路（见图1原理图）

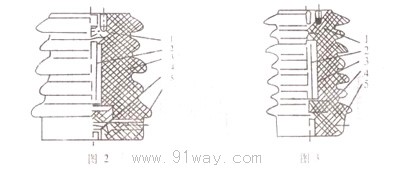

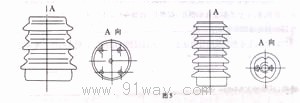

3.1传感器     传感器制成支柱绝缘子式，内埋设高强介电功能性材料制成芯棒式电容C1、其C1的一端经上法兰与高压母线连接，C1另一端由传感器下端（二次接线端）连接（见图2），传感器的外形结构根据配套要求，制成不同高度和各式伞裙（如图4-7所示）。根据安装要求，上法兰制成有单螺孔、双螺孔、四螺孔（具体孔径、孔距、孔数见表2）。传感器的外绝缘结构有以下二种： a.用高压电瓷帛成的外绝缘套，中间埋设高压电容C1，制成的传感器其型号为CG1型（见图2）。 b.用具有阻燃性，憎水性的SMC材料制成的外绝缘套与高压电容C1，帛成的传感器，其型号为CG3型（见图3）。

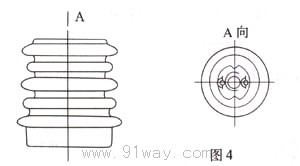

3.2显示器     显示器功能有：提示型和强制型。提示型有单显示（即三只传感器配一只显示器，接线原理见图10）和双显示（即三只传感器配套二只显示器、接线原理同单显示），二只显示器分别安装在开关柜两个不同侧面。提示型氖灯不允许休止。强制型：它不但具备提示型的全部功能，而且利用抽压信号控制电子开关，配合电磁锁执行强制闭锁。当三相回路只有一相带电时，电磁锁就不能解锁。显示器中的直键开关是作为氖灯工作与休止状况选择用。当氖灯处休止状况时强帛闭锁回路不得解锁，（接线原理见图11）。 注：Ⅰ型显示器有提示型和强制闭锁型两种。 Ⅱ型显示器仅有提示型、不具备强制闭锁功能。 4、外型及安装尺寸 4.1传感器的外形及安装尺寸见图4-7所示及表2。
