1、应用范围
 JY-40系列电压继电器(以F简称继电器)用于发电机、变压器和输电线路的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。本产品由集成电路构成。具有极高准确度、返回系数。且功耗小，整定范围宽，作为低电压继电器使用时，无振动，触点粘连、脱轴现象。该继电器采用数字拨码开关进行整定、直观方便，具有相当高的抗干扰能力和可靠性。产品分JY-40A、JY-40B、JY—40C三个系列继电器的壳体，分别与DJ-100系列、DY—20C及DY-30系列电磁型电压继电器相同、并充分考虑了端子接线的对应关系。因此，可以方便地对已运行的DJ、DY系列电压继电器进行替换。

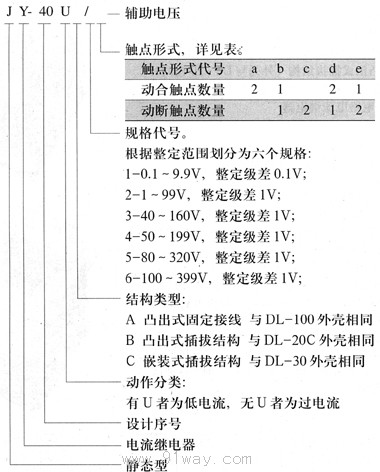

2、型号

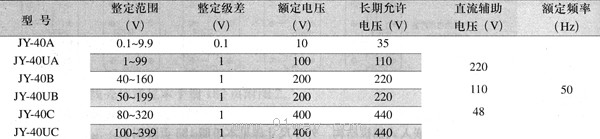

3.主要技术参数



整定值误差：不大于2．5％。
动作值一致性：不大厂1％。
返回系数：过电压继，U器返回系数≥0．9(可根据用户要求在0．85—1之间选扦)；低电压继电器返回系数≤1．15(可根据用户要求在1．2—1之间选择)。
动作时间：过电压继电器在1．1倍实测动作值的动作时间≤40ms；低电压继电器在0．5倍实测动作值的动作时间<40ms。
功率消耗：交流电路功耗不大厂O．5VA(在额定电压100V)；直流回路功耗不大于4W。
触点容量：在电压不超过250V,电流不超过5A，时间常数为5+0．75ms的直流有感负荷中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下产品能可靠动作及返回5 x 104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz交流电压历时1分钟试验而无绝缘击穿或闪络现象。

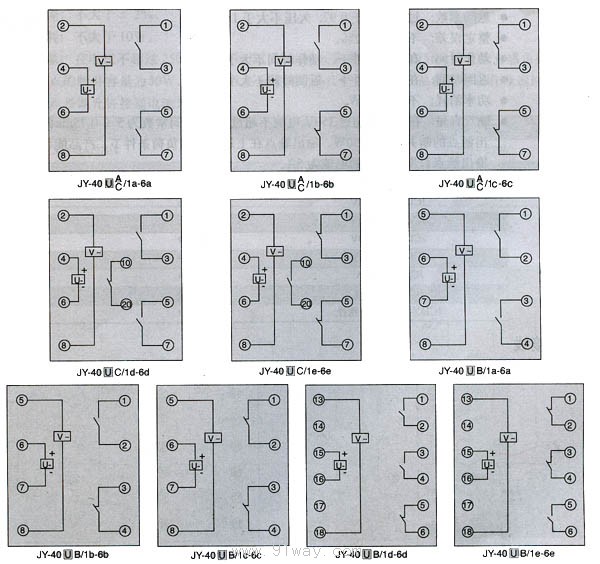

3.JY-40系列电压继电器内部接线



JY-40系列电压继电器
