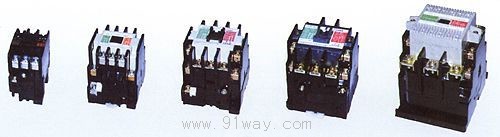

CJX5系列交流接触器产品详细说明：

用途： CJX5(S-K)系列（S-K10/11、S-K12、S-K18、S-K20/21、S-K25/35、S-K50/65、S-K85/95）电磁式交流接触器（以下简称接触）

是新一代接触器该产品适用于交流50Hz或60Hz，额定电压至660V，在AC3使用类别下，额定工作电压为380V时的额定
工作电流为9A、12A、16A、22A、30A、40A、50A、62A、85A、105A。主要用于远距离接通及分断电路和频繁地起动及控制交流电动机。

产品符合IEC60947-4-1、GB14048.4标准。

CJX5系列交流接触器技术参数：

1、接触器绝缘电压为660V。

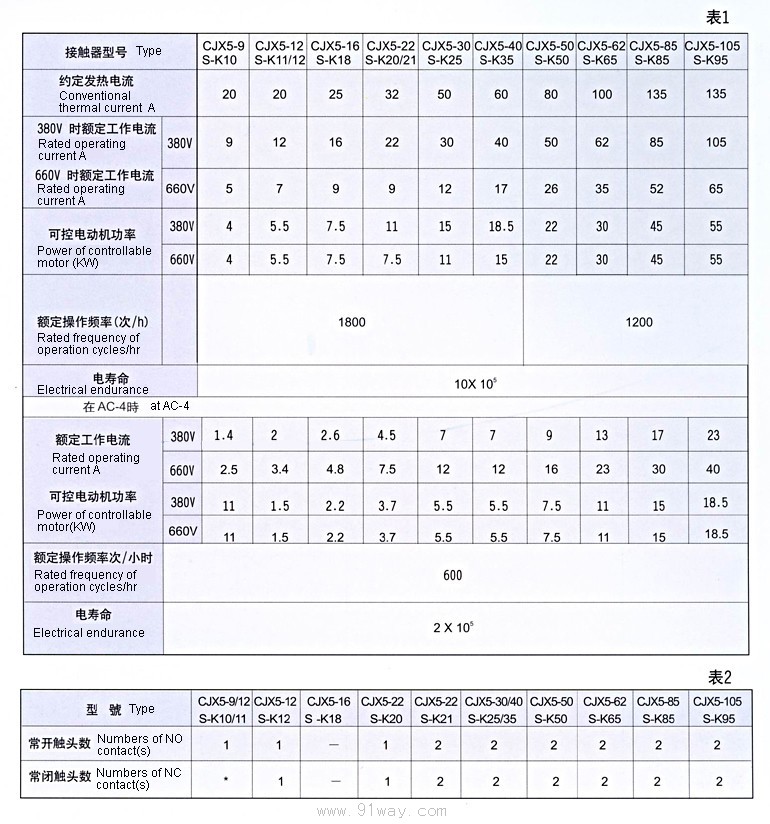

2、接触器约定发热电流、额定工作电流和AC-3工作制下可控的三相交流电动机最大功率见表1。
3、接触器机械寿命不低于1000万次
4、接触器在AC-3工作制下的电寿命为100万次
5、接触器在AC-4工作制下额定工作电流和可控电动机功率见表1。

控制线圈：
控制线圈工作电压范围：85~110%额定电压值。
接触器控制线圈为AC50HZ和60HZ通用线圈，额定电压值见表5。

辅助触头：
接触器辅助触头数见表2。

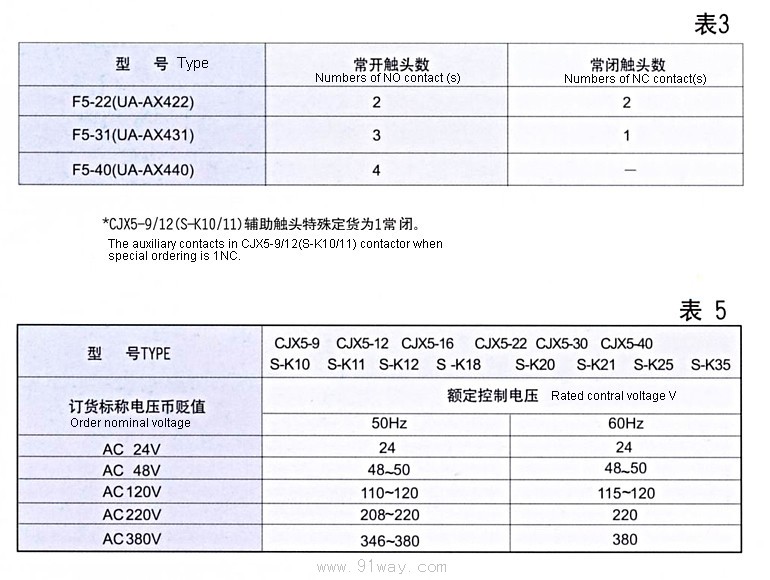

辅助触头组合见表3。
辅助触头额定绝缘电压660V。
辅助触头约定发热电流10A。
辅助触头额定工作电流见表4。

结构特征：
接触器为半封闭、双断点，直动式运动结构。辅助触头有一常开、一常闭，二常开、二常闭。
根据需要可附装辅助触头组。可扣装在35MM宽的标准安装轨道上，具有装卸迅速、方便之优点。

触头系统：
主触头、辅助触头均为双断点结构，触头材料采用具有高抗熔焊性、耐电磨损性的银合金材料。
灭弧室均呈封闭型，并有阻燃型材料阻挡电弧向外喷溅，保证人身及相邻电器的安全。
辅助触头电寿命100万次。

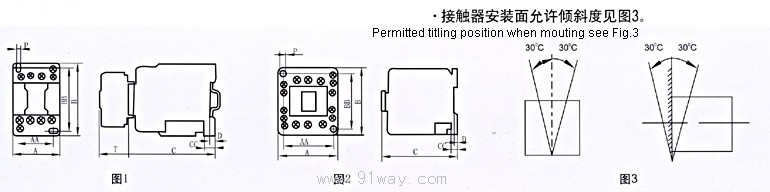

外形及安装尺寸
CJ5~9~16接触器外形安装尺寸见图1，表6。
CJX5-22~105接触器外形安装尺寸见图2，表6。

技术参数：

CJX5系列交流接触器
