产品名称：

TDW-450B系列电梯电机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 电梯电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

TDW-450B系列电梯电机产品详细说明：

TDW-450B系列电梯电机特点与用途：

符合国家电梯标准
紧凑型设计，体积小，重量轻
低能耗，高效率
低振动，低噪声和优良的低速运行性能
可配有手动盘车装置
曳引比采用2:1

TDW-450B系列电梯电机电机性能：

标称电压为380V，绝缘等级为F级；绕组中放置有PTC热敏电阻，可供过热保护控制
过载能力大于2.5倍
能适应每小时起制动240次的使用工况。

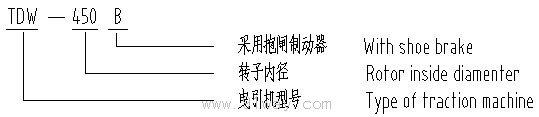

型号说明：

TDW-450B系列电梯电机型号说明

结构简介:

结构及安装型式为IMB3，为卧式底脚安装的结构安装型式；主体防护等级为IP31。
采用抱闸式制动器，并带有手动释放装置和控制微动开关。

备注:

订货时请注明曳引机型号、功率、额定转矩、额定转速、标称电压、额定电流，还要注明适用电梯的额定速度、额定载重、曳引比、曳引轮节径、钢丝绳直径及根数、曳引轮上绳槽槽距等

型号 TYPE	TDW-450
载重(kg) Rated load	630			800			1000			1150
曳引轮节径(mm)	400
Diameter of Traction sheave	400
额定转矩(Nm) Rated Torque	460			550			670			740
梯速(m/s) Lift Speed	NN(r/min)	PN(Kw)	IN(A)	NN(r/min)	PN(Kw)	IN(A)	NN(r/min)	PN(Kw)	IN(A)	NN(r/min)	PN(Kw)	IN(A)
0.6	60	2.9	9	60	3.5	10.8	60	4.2	11.5	60	4.6	11
1	95	4.6	10.5	95	5.5	12.3	95	6.7	15	95	7.4	16.5
1.25	119	5.7	16.8	119	6.9	20.2	119	8.3	24.5	119	9.2	25.7
1.6	153	7.4	16.8	153	8.8	20.2	153	10.7	24.5	153	11.9	25.7
1.75	167	8	19	167	9.6	23	167	11.7	27.2	167	12.9	29.2
2	190	9.2	19	190	10.9	23	190	13.3	27.2	190	14.7	29.2
2.5	240	11.6	13.7	240	13.8	28	240	16.8	35.3	240	18.6	38.8

载重(Kg)	ΦA	L1	L2	L3	L	绳槽
Rated load	ΦA	L1	L2	L3	L	Tope
630	Φ400	60	30	134	255	Φ8×4
800	Φ400	82	40	170	323	Φ8×6
1000	Φ400	82	40	170	323	Φ8×6
1150	Φ400	90	40	170	331	Φ8×7
1000	Φ410	106	40	170	347	Φ10×6

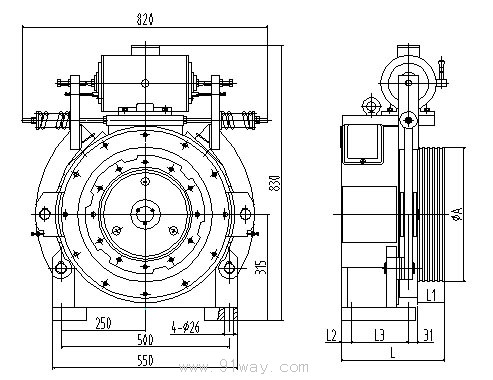

TDW-450B系列电梯电机外形尺寸

TDW-450B系列电梯电机

TDW-450B系列电梯电机（示意图）
