产品简介：

（点击小图查看大图）

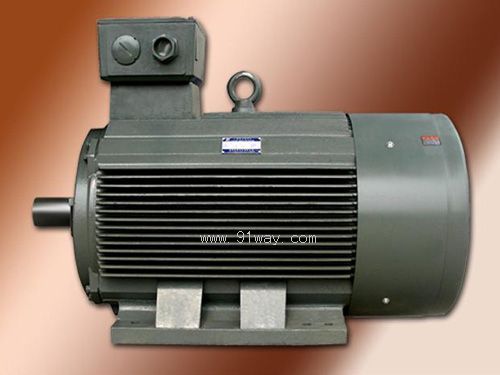

YTSP系列变频调速三相异步电动机产品详细说明：

YTSP系列变频调速三相异步电动机特点与用途：

随着电力电子技术的发展，交流变频调速系统也正在迅速发展。为了适应市场的需要，本公司在广泛调研和收集国内外有关资料的基础上，研制了YTSP系列变频调速三相异步电动机。电机基本技术条件符合IEC34-1和GB755国际和国家标准的规定。电机噪声低，振动小，调速范围广，外观新颖。

YTSP系列变频调速三相异步电动机是为配合国内外各类高性能的IGBT脉宽调制变频器而特殊设计的，使用时一般不需配用外接滤波器。

YTSP系列变频调速三相异步电动机集国内外同类产品之优点，采用计算机辅助设计技术进行设计。为了使电机能适应PWM变频电源供电的状况，在设计上，对定子、转子槽形和定子绕组分布形式作了特殊的考虑，以期获得一个较为合适的电感值，来抑制和减小时间谐波和由其引起的一系列电机空间谐波所产生的不良影响。电机的电磁负荷设计也考虑了一定的裕度，这样，既能保证电机在高频时的过载能力，又能在低频运行时仍能保持恒转矩输出。
YTSP系列变频调速三相异步电动机绝缘结构的设计，考虑了采用IGBT的PWM变频器的高载波频率的影响。尤其是匝间绝缘，为了能够承受由高电压上升率在线圈匝间反复施加的陡度极大的冲击电压所导致的严酷考验，采用了特殊措施予以加强。电机的匝间耐压试验值远超过了JB/Z346-89对交流电机的规定。

YTSP系列变频调速三相异步电动机在结构设计方面，YTSP系列的安装尺寸与Y系列相同，以便用户的配套和选用。YTSP系列的冷却方式为两种：一种为IC411系列(YTSP400除外)，可以保证在该系列规定的频率范围（10～70Hz）内实现恒转矩及恒功率调速，并保证在此条件下长期运行，电机绕组温升不超过允许值。另一种为IC416系列，该系列使用单独的轴流风机强迫通风。保证了电机在低速（1～2Hz）时恒转矩长期运行温升不超过允许值。
YTSP系列变频调速三相异步电动机出厂试验时均采用变频器电源供电，符合实际使用工况。
为此，谨向各工矿企业和设计院推荐。

电机性能：

YTSP系列变频调速三相异步电动机的基准工作制为连续工作制S1。当采用其它工作制（如S2，S3，••••••等），技术数据表中机座号与功率等级的对应关系可能要改变。
电动机的额定电压为380V、频率为50Hz。也可根据不同调速范围的要求以及使用场合供电电源的要求确定额定点的电压和频率（如400V，440V，460V及60Hz等）。额定电压400V，Δ接法的电机，改变成Y接法后，可适用于电源电压为690V的场合。
电动机的绝缘等级为F或H级，绝缘结构具有对变频器输出高载波频率电压的适应能力。
电动机调速范围广。IC411系列可在10~50Hz下实现恒转矩调换，50~70Hz下实现恒功率调速，IC416系列在开环U/f控制的条件下，可实现3~50Hz时的恒转矩调速，50~100Hz（355机座号的4极电机及400机座号的电机为50~70Hz）时的恒功率调速；在矢量控制的条件下，调速范围还可以扩大。
过载能力强。能够承受额定转矩的160%过载，历时1min。
低速性能好。低速时转矩平滑，无爬行现象。
电动机的接线方式，一般情况下，250及以下机座号为Y接法，280及以上机座号为Δ接法。当有特殊要求时，也可脱离这种划分方式（如250及以下机座号可采用Δ接法，280及以上机座号可采用Y接法）。

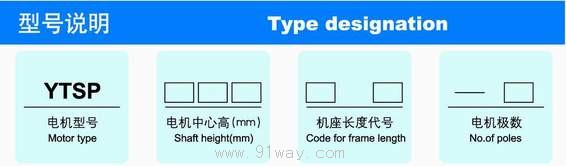

型号说明：

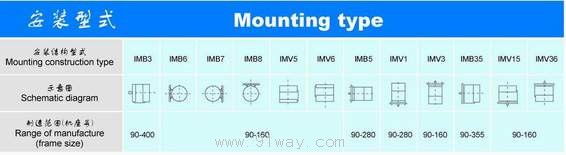

结构简介:

备注:

1、订货时请注明电机型号、额定功率、额定电压、额定频率、安装型式及冷却方式(IC411或IC416)。
2、若对电机极数、电压等级、调速特性、绝缘等级、防护型式、安装尺寸等有特殊要求，请在订货时说明，另行商议。

型号	标称功率	额定电流	额定转矩	最大转矩倍数	转差率	重量
Type	Nominal Power	Rated Current	Rated Torque	Break Torque Multiple	Slip	Weight(kg)
Type	(kW)	(A)	(N.m)	(Times)	(%)	IC416	IC411
YTSP90S-4	1.1	3	7	2.5	5.5	17	15
YTSP90L-4	1.5	4	9.5		5.5	27	25
YTSP100L1-4	2.2	5.2	14		4.2	33	30
YTSP100L2-4	3	7	19			37	34
YTSP112M-4	4	9	25.4			44	40
YTSP132S-4	5.5	11.5	35		2.8	80	72
YTSP132M-4	7.5	15.5	47.7		2.8	97	89
YTSP160M-4	11	22	70		2.2	125	113
YTSP160L-4	15	29	95.5		2.2	140	128
YTSP180M-4	18.5	36.8	117.1		1.8	210	190
YTSP180L-4	22	42	140		1.8	250	230
YTSP200L-4	30	58	190.9		1.5	300	275
YTSP225S-4	37	70	235.5		1.4	360	330
YTSP225M-4	45	84	286.4			400	370
YTSP250M-4	55	105	350.1			480	450
YTSP280S-4	75	136	477.4		1.1	565	530
YTSP280M-4	90	162	572.9		1.1	680	645
YTSP315S-4	110	200	700.2		1.0	870	830
YTSP315M1-4	132	235	840.3			1025	985
YTSP315M2-4	160	280	1018.5			1095	1055
YTSP315L-4	200	360	1273.3			1160	1120
YTSP355M-4	250	440	1591.7		0.6	1600	1555
YTSP355L-4	315	545	2005.5		0.6	1800	1755
YTSP400L1-4	355	610	2260		0.8	2400
YTSP400L2-4	400	690	2547		0.8	2700

型号	标称功率	额定电流	额定转矩	最大转矩倍数	转差率	重量
Type	Nominal Power	Rated Current	Rated Torque	Break Torque Multiple	Slip	Weight(kg)
Type	(kW)	(A)	(N.m)	(Times)	(%)	IC416	IC411
YTSP90S-6	0.75	2.5	7.1	2.5	6.5	17	15
YTSP90L-6	1.1	3.5	10.5		6.5	27	25
YTSP100L-6	1.5	4.4	14.3		5.3	37	34
YTSP112M-6	2.2	6.1	21		5.1	44	40
YTSP132S-6	3	7.5	28.6		3.2	80	72
YTSP132M1-6	4	9.5	38.2			92	84
YTSP132M2-6	5.5	12.8	52.5			97	89
YTSP160M-6	7.5	18	71.6		2.6	125	113
YTSP160L-6	11	26	105		2.6	140	128
YTSP180L-6	15	30	143		2.0	250	230
YTSP200L1-6	18.5	38	176		1.6	300	275
YTSP200L2-6	22	45	210		1.6	320	295
YTSP225M-6	30	55	286		1.5	400	370
YTSP250M-6	37	72	353		1.5	480	450
YTSP280S-6	45	85	429		1.0	565	530
YTSP280M-6	55	104	525		1.0	680	645
YTSP315S-6	75	139	716.1		0.9	870	830
YTSP315M1-6	90	168	859.4			1025	985
YTSP315M2-6	110	205	1050.3			1095	1055
YTSP315L-6	132	245	1260			1160	1120
YTSP355M1-6	160	295	1528			1600	1555
YTSP355M2-6	200	370	1910			1680	1635
YTSP355L-6	250	445	2387.5		1.1	1800	1755
YTSP400L1-6	315	600	3008		1.0	2600
YTSP400L2-6	355	660	3390		1.0	2800

型号	标称功率	额定电流	额定转矩	最大转矩倍数	转差率	重量
Type	Nominal Power	Rated Current	Rated Torque	Break Torque Multiple	Slip	Weight(kg)
Type	(kW)	(A)	(N.m)	(Times)	(%)	IC416	IC411
YTSP132S-8	2.2	6.4	28	2.5	4	80	72
YTSP132M-8	3	8.5	38.2		4	92	84
YTSP160M1-8	4	10.8	50.9		3.5	110	98
YTSP160M2-8	5.5	14.5	70			125	113
YTSP160L-8	7.5	19	95.5			140	128
YTSP180L-8	11	26	140.1		2.4	250	230
YTSP200L-8	15	35	191		1.9	300	275
YTSP225S-8	18.5	40	235.6		1.6	360	335
YTSP225M-8	22	47	280.1			400	375
YTSP250M-8	30	63	382			480	455
YTSP280S-8	37	75	471.1		1.3	565	530
YTSP280M-8	45	92	573		1.3	680	645
YTSP315S-8	55	110	700.3		0.9	870	830
YTSP315M1-8	75	145	955			1025	985
YTSP315M2-8	90	182	1146			1095	1055
YTSP315L-8	110	220	1400.7			1160	1120
YTSP355M1-8	132	265	1680.8			1600	1555
YTSP355M2-8	160	320	2037.3			1680	1635
YTSP355L-8	200	385	2546.7			1800	1755
YTSP400L-8	250	520	3183		1.1	2800

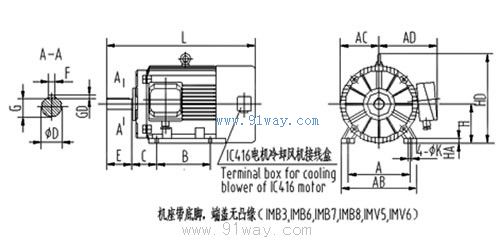

机座号	安装尺寸 Mounting dimensions
Frame	H	A	B	C	D	E	F×GD	G	K
90S	90	140	100	56	24j6	50	8×7	20	10
90L	90	140	125	56	24j6	50	8×7	20	10
100L	100	160	140	63	28j6	60	8×7	24	12
112M	112	190	140	70	28j6	60	8×7	24	12
132S	132	216	140	89	38k6	80	10×8	33	12
132M	132	216	178	89	38k6	80	10×8	33	12
160M	160	254	210	108	42k6	110	12×8	37	15
160L	160	254	254	108	42k6	110	12×8	37	15
180M	180	279	241	121	48k6	110	14×9	42.5	15
180L	180	279	279	121	48k6	110	14×9	42.5	15
200L	200	318	305	133	55m6	110	16×10	49	19
225S	225	356	286	149	60m6	140	18×11	53	19
225M	225	356	311	149	60m6	140	18×11	53	19
250M	250	406	349	168	65m6	140	18×11	58	24
280S	280	457	368	190	75m6	140	20×12	67.5	24
280M	280	457	419	190	75m6	140	20×12	67.5	24
315S	315	508	406	216	80m6	170	22×14	71	28
315M	315	508	457	216	80m6	170	22×14	71	28
315L	315	508	508	216	80m6	170	22×14	71	28
355M	355	610	560	254	95m6	170	25×14	86	28
355L	355	610	630	254	95m6	170	25×14	86	28

机座号	外形尺寸 Outline dimension
Frame	AA	AB	AC	AD	B1	BB	HD	HA	L（IC416）	L（IC411）
90S	40	180	88	155	24	173	190	13	400	340
90L	40	180	88	155	24	198	190	13	430	370
100L	45	205	103	180	23	198	245	14	465	395
112M	50	245	115	190	21	214	265	15	490	430
132S	60	280	135	210	32	214	315	18	525	475
132M	60	280	135	210	32	264	315	18	575	525
160M	70	330	163	255	28	266	385	22	645	590
160L	70	330	163	255	28	311	385	22	690	635
180M	70	355	180	285	24.5	360	430	22	810	730
180L	70	355	180	285	24.5	400	430	22	850	770
200L	75	395	200	310	32	407	475	25	890	815
225S	75	435	225	345	47	407	530	28	930	860
225M	75	435	225	345	47	447	530	28	970	900
250M	80	490	248	450	56	442	575	30	1050	915
280S	90	545	280	480	79	497	660	35	1100	985
280M	90	545	280	480	79	577	660	35	1180	1065
315S	125	635	320	530	84	535	770	45	1300	1100
315M	125	635	320	530	84	720	770	45	1350	1285
315L	125	635	320	530	84	720	770	45	1450	1285
355M	130	730	355	355	116	728	1010	50	1650	1350
355L	130	730	355	355	116	858	1010	50	1750	1480

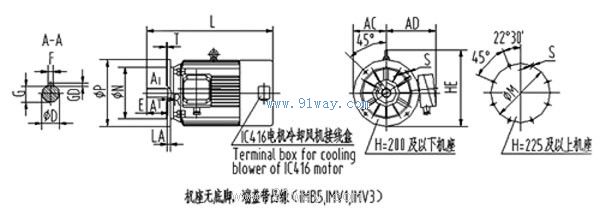

机座号	安装尺寸 Mounting dimensions
Frame	D	E	F×GD	G	T	M	N	P	R	S
90S	24j6	50	8×7	20	3.5	165	130j6	200	0	4×φ12
90L	24j6	50	8×7	20	3.5	165	130j6	200	0	4×φ12
100L	28j6	60	8×7	24	4	215	180j6	250	0	4×φ15
112M	28j6	60	8×7	24	4	215	180j6	250	0	4×φ15
132S	38k6	80	10×8	33	4	265	230j6	300	0	4×φ15
132M	38k6	80	10×8	33	4	265	230j6	300	0	4×φ15
160M	42k6	110	12×8	37	5	300	250j6	350	0	4×φ19
160L	42k6	110	12×8	37	5	300	250j6	350	0	4×φ19
180M	48k6	110	14×9	42.5	5	300	250j6	350	0	4×φ19
180L	48k6	110	14×9	42.5	5	300	250j6	350	0	4×φ19
200L	55m6	110	16×10	49	5	350	300js6	400	0	4×φ19
225S	60m6	140	18×11	53	5	400	350js6	450	0	8×φ19
225M	60m6	140	18×11	53	5	400	350js6	450	0	8×φ19
250M	65m6	140	18×11	58	5	500	450js6	550	0	8×φ19
280S	75m6	140	20×12	67.5	5	500	450js6	550	0	8×φ19
280M	75m6	140	20×12	67.5	5	500	450js6	550	0	8×φ19

机座号	外形尺寸 Outline dimension
Frame	AC	AD	LA	LE	L（IC416）	L（IC411）
90S	88	155	12	195	400	340
90L	88	155	12	195	430	370
100L	103	180	14	265	465	395
112M	115	190	14	265	490	430
132S	135	210	15	315	525	475
132M	135	210	15	315	575	525
160M	163	255	16	385	645	590
160L	163	255	16	385	690	635
180M	180	285	18	430	810	730
180L	180	285	18	430	850	770
200L	200	310	18	480	890	815
225S	225	345	20	535	930	860
225M	225	345	20	535	970	900
250M	248	450	22	620	1050	915
280S	280	480	22	665	1100	985
280M	280	480	22	665	1180	1065

机座号	安装尺寸 Mounting dimensions
Frame	H	A	B	C	D	E	F×GD	G	K	T	M	N	P	R	S
90S	90	140	100	56	24j6	50	8×7	20	10	3.5	165	130j6	200	0	4×φ12
90L	90	140	125	56	24j6	50	8×7	20	10	3.5	165	130j6	200	0	4×φ12
100L	100	160	140	63	28j6	60	8×7	24	12	4	215	180j6	250	0	4×φ15
112M	112	190	140	70	28j6	60	8×7	24	12	4	215	180j6	250	0	4×φ15
132S	132	216	140	89	38k6	80	10×8	33	12	4	265	230j6	300	0	4×φ15
132M	132	216	178	89	38k6	80	10×8	33	12	4	265	230j6	300	0	4×φ15
160M	160	254	210	108	42k6	110	12×8	37	15	5	300	250j6	350	0	4×φ19
160L	160	254	254	108	42k6	110	12×8	37	15	5	300	250j6	350	0	4×φ19
180M	180	279	241	121	48k6	110	14×9	42.5	15	5	300	250j6	350	0	4×φ19
180L	180	279	279	121	48k6	110	14×9	42.5	15	5	300	250j6	350	0	4×φ19
200L	200	318	305	133	55m6	110	16×10	49	19	5	350	300js6	400	0	4×φ19
225S	225	356	286	149	60m6	140	18×11	53	19	5	400	350js6	450	0	8×φ19
225M	225	356	311	149	60m6	140	18×11	53	19	5	400	350js6	450	0	8×φ19
250M	250	406	349	168	65m6	140	18×11	58	24	5	500	450js6	550	0	8×φ19
280S	280	457	368	190	75m6	140	20×12	67.5	24	5	500	450js6	550	0	8×φ19
280M	280	457	419	190	75m6	140	20×12	67.5	24	5	500	450js6	550	0	8×φ19
315S	315	508	406	216	80m6	170	22×14	71	28	6	600	550js6	660	0	8×φ24
315M	315	508	457	216	80m6	170	22×14	71	28	6	600	550js6	660	0	8×φ24
315L	315	508	508	216	80m6	170	22×14	71	28	6	600	550js6	660	0	8×φ24
355M	355	610	560	254	95m6	170	25×14	86	28	6	740	680js6	800	0	8×φ24
355L	355	610	630	254	95m6	170	25×14	86	28	6	740	680js6	800	0	8×φ24

机座号	外形尺寸 Outline dimension
Frame	AA	AB	AC	AD	B1	BB	HD	HA	LA	L(IC416)	L(IC411)
90S	40	180	88	155	24	173	190	13	12	400	340
90L	40	180	88	155	24	198	190	13	12	430	370
100L	45	205	103	180	23	198	245	14	14	465	395
112M	50	245	115	190	21	214	265	15	14	490	430
132S	60	280	135	210	32	214	315	18	15	525	475
132M	60	280	135	210	32	264	315	18	15	575	525
160M	70	330	163	255	28	266	385	22	16	645	590
160L	70	330	163	255	28	311	385	22	16	690	635
180M	70	355	180	285	24.5	360	430	22	18	810	730
180L	70	355	180	285	24.5	400	430	22	18	850	770
200L	75	395	200	310	32	407	475	25	18	890	815
225S	75	435	225	345	47	407	530	28	20	930	860
225M	75	435	225	345	47	447	530	28	20	970	900
250M	80	490	248	450	56	442	575	30	22	1050	915
280S	90	545	280	480	79	497	660	35	22	1100	985
280M	90	545	280	480	79	577	660	35	22	1180	1065
315S	125	635	320	530	84	535	770	45	25	1300	1100
315M	125	635	320	530	84	720	770	45	25	1350	1285
315L	125	635	320	530	84	720	770	45	25	1450	1285
355M	130	730	355	355	116	728	1010	50	32	1650	1350
355L	130	730	355	355	116	858	1010	50	32	1750	1480

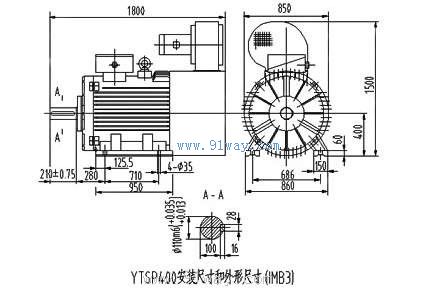

YTSP系列变频调速三相异步电动机（示意图）
