产品名称：

ZYZJ-315系列直流电动机

型号规格：

放大图片

产品类别：

南洋电机 -- 电机产品 -- 中小直流电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZYZJ-315系列直流电动机产品详细说明：

ZYZJ-315系列直流电动机在Z4系列直流电动机的基础上，针对制糖压榨机轧辊驱动的工况特点，在设计和制造工艺上作了相应改进而开发的专用系列产品。
本系列电机采用多角形结构，定子空间利用率高，内部结构紧凑，并采用计算机辅助设计，使电气参数控制适当，因而电机具有体积小，重量轻，转动惯量小等特点。
磁回路采用迭片涂漆结构及其有效措施，使电机能承受脉动电流与电流急剧变化之工况，改善了电机的动态换向性能。电机可用三相桥式整流电流，以及不外接平波电抗器而长期工作。
新颖的F级绝缘结构，保证了绝缘性能稳定和散热良好，绝缘特殊处理，使电机具有较强的防潮能力和机械强度，可在湿热带地区使用。
本系列电机定子全部加补偿绕阻，过载能力强，基速过载能力为2.5倍额定转矩，高速过载能力为1.8倍额定电流，历时1min。
ZYZJ-315系列直流电动机的外形安装尺寸除了两底脚孔间轴向尺寸’B’之外，均符合IEC-72国际标准。

电机性能：

1.技术数据表中的数据应按下列使用条件工作：
a.进入电机的初级冷却介质温度不大于40℃；
b.工作环境不应含有酸性、碱性或其它对绝缘有腐蚀作用的气体；
c.电机为连续工作制（S1）；
d.电机电枢回路和励磁回路可由静止整流电源供电，也适应由直流发电机供电。
2.电机的绝缘等级为F级。
3.电动机的标准额定电压有440V、520V、660V三种，也可根据用户要求生产其他电压等级的电机，但需协商后方可确定。
4.电动机标准额定转速有1000、750、600、500、400r/min共五档。减小电枢电压为恒转矩调速，减小励磁电压为恒功率调速，调速范围见技术数据表。在额定电压以下恒转矩调速时，其最低转速不低于20r/min，此时仍能保证转速平稳。
5.电流变化率：在所有转速及负载下，电机能够承受di/dt=200-250倍额定电流/秒的电流变化率。
6.标准励磁电压为220V，其他励磁电压亦可协商。为确保励磁系统绝缘的可靠性，在断开励磁回路时，需在励磁绕阻两端并联一个释放电阻，以防止自感电势对励磁系统绝缘的冲击。标准励磁电压时，其值约为六倍励磁绕组电阻（冷态）。励磁电压高于标准电压时，并接释放电阻可小于六倍，反之大于六倍。
7.本电机性能均符合国家标准GB755《旋转电机基本技术条件》，也可按国际电工委员会标准IEC34-1或德国国家标准DIN57530的要求考核。

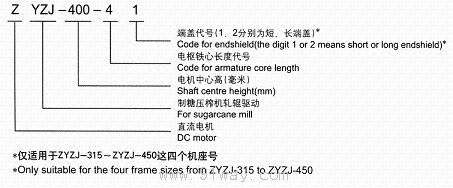

ZYZJ-315系列直流电动机型号说明：

结构简介:

1.电机的冷却方式均为他冷、强迫通风，即电机自带径向骑式鼓风机或管道通风。其防护等级和冷却方式的对应关系见表1。所需的冷却风量，风压及风机电动机的功率见表2。电机的进风口可在传动侧的端盖上的左（右）侧或上（下）方。
2.电机安装方式：卧式、底脚安装（即IMB3），符合国际GB977规定。
3.电机可制成双轴伸或单轴伸。单轴伸电机的非传动侧可配带测速发电机、编码器、超速保护开关等附件。
4.电机的出线盒从传动端看，在电机机座右侧。根据需要，也可装于机座左侧，但需在订货时注明。
5.电机采用不停机加油结构。

表1

	防护等级	冷却方式
	Protection Degree	Cooling Method
径向骑式鼓风机冷却	IP21S	IC06
Cooling by Radially Mounted Blower
单管风	IP23S	IC17
By Single-Tube Ventilation
双风管	IP44	IC37
By Twin_Tube Ventilation

表2

机座号	风量（m3/h）	静压（Pa）	电动机功率（kW）	风机重量（kg）
Frame Size	Air Volume（m3/h）	Static Pressure （Pa）	Motor Power （kW）	Blower Weight（kg）
ZYZJ-315	4680	1600	5.5	90

备注:

1.订货前，请先查阅产品目录，明确所需产品的规格，如果所需产品的规格与目录有所出入或有特殊要求，请事先提出具体而明确的要求，与我厂有关部门协商，经同意后签定合同或技术协议。
2.订货时请注明电机型号、功率、电压、转速、励磁电压、冷却方式（进风口位置）、出线盒位置，以及所需装配成套供应的附件（如测速机等）。

电动机	额定	额定转速		弱磁	额定	励磁	效率	惯量矩	重量
型号	功率			转速	电流	功率		Moment
	Rated	Rated Speed		Speed with	Rated	Field	Eff.	of	Wt.
Moto	Output	r/min		Field	Curr	Power		Inertia
Type				Weakening				GD2
	kW	440V	520V	r/min	A	W	%	kg·m2	kg
ZYZJ-315-071	185	1000		1500	470	3500	89.9	14.8	1320
	185		1000	1500	400		89
	140	750		1500	370		87.7
	140		750	1500	305		87.4
	90	500		1500	250		84.1
	90		500	1500	210		83.2
ZYZJ-315-082	220	100		1500	550	3600	90.4	16.4	1460
ZYZJ-315-082	220		1000	1500	475		90
ZYZJ-315-081	160		750	1500	350		88.8
	140	600		1500	380		85.5
	112	500		1400	305		84.6
	112		500	1400	260		83.9
ZYZJ-315-092	250	1000		1500	630	3700	91.4	18.4	1610
ZYZJ-315-092	250		1000	1500	525	3700	91	18.4	1610
ZYZJ-315-12	200	750		1500	510	3850	89	21.2	1770
ZYZJ-315-12	200		750	1500	432		88
ZYZJ-315 -11	185	600		1400	490		87.7
	185		600	1400	410		87.3
	140	500		1300	375		86.8
	140		500	1300	315		86.1
ZYZJ-315-22	300	1000		1500	740	4350	91.8	24	1960
	300		1000	1500	625		91.6
	250	750		1500	635		89.8
	250		750	1500	530		89.5
ZYZJ-315-32	350	1000		1500	860	4650	92.4	27.2	2290
	350		1000	1500	725		92
	200	600		1400	510		89
	200		600	1400	425		88.6

电机型号	安装尺寸 Mounting Dimensions		外形尺寸 Outline Dimensions
Motor Type	B	L3	L1	L2	m
ZYZJ-315-071	707	760	1352	1519
ZYZJ-315-072	797	805	1442	1609
ZYZJ-315-081	757	810	1402	1569
ZYZJ-315-082	847	855	1492	1659
ZYZJ-315-091	817	870	1462	1629
ZYZJ-315-092	907	915	1552	1719
ZYZJ-315-11	887	940	1532	1699
ZYZJ-315-12	977	985	1622	1789
ZYZJ-315-21	967	1020	1612	1779
ZYZJ-315-22	1057	1065	1702	1869
ZYZJ-315-31	1057	1110	1702	1869
ZYZJ-315-32	1147	1155	1792	1959
ZYZJ-315-41	1157	1210	1802	1969
ZYZJ-315-42	1247	1255	1892	2059

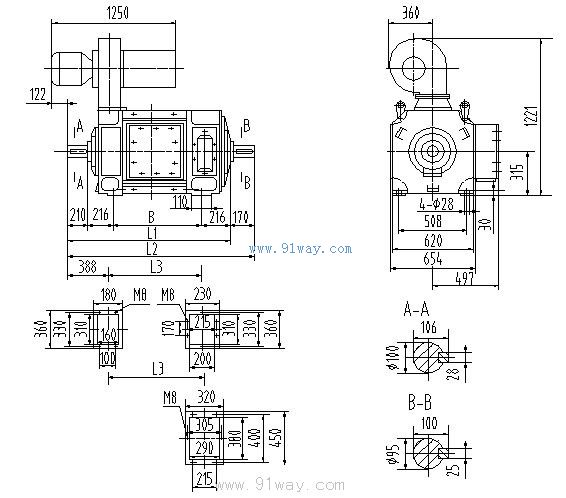

ZYZJ-315系列直流电动机（示意图）
