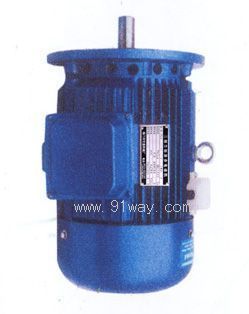

YDH系列变极多速高转差率三相异步电动机是根据油田采油工艺最新研制的产品,与JDK节能控制箱组成了新型的抽油节能拖动装置,可广 泛用于抽油机配套使用。
特点:
1、 与Y系列电机相比,使用本装置使供电网络中得电流减少20%以上,可降低线路损耗,特别是在低速运行时,节电率达到30%以上。
2、 使用本装置可增加抽油泵填充系数,增加抽液能力,降低单位产量能耗。
3、 改善抽油机运行状况:装置具有软的机械特性,可降低滤头悬点最大负荷,提高最小负荷,减少抽油杆弹性变形和减速箱扭矩,延长抽油机寿命,降低抽油机维修费用。
4、 通过电控箱,可方便地改变定子绕组接法,获得两种或三种转速,改变了以往需要通过更换皮带轮来改变抽油机冲次的方法,提高工作效率,减轻了劳动强度。
5、 电控箱具有转速控制、过载、过热、缺相、短路等保护功能及功率因素补偿。
YDH系列三相异步电动机型号表
型 号 |
功率 (kW) |
型 号 |
功率 (kW) |
132S-4/2 |
4.5/5.5 |
180L-8/6/4 |
7/9/12 |
132S-6/4 |
3/4 |
180L-12/8/6/4 |
3.3/5/6.5/9 |
132S-8/4 |
2.2/3.3 |
200L1-4/2 |
26/30 |
132S-8/6 |
1.8/2.4 |
200L1-6/4 |
18.5/22 |
132S-6/4/2 |
1.8/2.6/3 |
200L1-8/4 |
14/22 |
132S-8/4/2 |
1/2.6/3 |
200L2-8/4 |
17/26 |
132S-8/6/4 |
1.1/1.5/1.8 |
200L1-8/6 |
12/17 |
132M-4/2 |
6.5/8 |
200L2-8/6 |
15/20 |
132M-6/4 |
4/5.5 |
200L1-12/6 |
7.5/13 |
132M-8/4 |
3/4.5 |
200L2-12/6 |
9/15 |
132M-8/6 |
2.6/3.7 |
200L-8/6/4 |
10/13/17 |
132M1-6/4/2 |
2.2/3.3/4 |
200L1-12/8/6/4 |
4.5/7/8/11 |
132M2-6/4/2 |
2.6/4/5 |
200L2-12/8/6/4 |
5.5/8/10/12 |
132M-8/4/2 |
1.3/3.7/4.5 |
225S-4/2 |
32/37 |
132M1-8/6/4 |
1.5/2/2.2 |
225S-6/4 |
22/28 |
132M2-8/6/4 |
1.8/2.6/3 |
225S-8/6/4 |
14/18.5/24 |
160M-4/2 |
9/11 |
225M-4/2 |
37/45 |
160M-6/4 |
6.5/8 |
225M-6/4 |
26/32 |
160M-8/4 |
5/7.5 |
225M-8/4 |
24/34 |
160M-8/6 |
4.5/6 |
225M-12/6 |
12/20 |
160M-12/6 |
2.6/5 |
225M-8/6/4 |
17/22/28 |
160M-6/4/2 |
3.7/5/6 |
225M-12/8/6/4 |
7/11/13/20 |
160M-8/4/2 |
2.2/5/6 |
250M-4/2 |
45/52 |
160M-8/6/4 |
3.3/4/5.5 |
250M-6/4 |
32/42 |
160L-4/2 |
11/14 |
250M-8/4 |
30/42 |
160L-6/4 |
9/11 |
250M-12/6 |
15/24 |
160L-8/4 |
7/11 |
250M-8/6/4 |
24/26/34 |
160L-8/6 |
6/8 |
250M-12/8/6/4 |
9/14/16/26 |
160L-12/6 |
3.7/7 |
280S-4/2 |
60/72 |
160L-6/4/2 |
4.5/7/9 |
280S-6/4 |
42/55 |
160L-8/4/2 |
2.8/7/9 |
280S-8/4 |
40/55 |
160L-8/6/4 |
4.5/6/7.5 |
280S-12/6 |
20/30 |
180M-4/2 |
15/18.5 |
280S-8/6/4 |
30/34/42 |
180M-6/4 |
11/14 |
280S-12/8/6/4 |
11/18.5/20/34 |
180M-8/6 |
7.5/10 |
280M-4/2 |
72/82 |
180L-4/2 |
18.5/22 |
280M-6/4 |
55/67 |
180L-6/4 |
13/16 |
280M-8/4 |
47/67 |
180L-8/4 |
11/17 |
280M-12/6 |
24/37 |
180L-8/6 |
9/12 |
280M-8/6/4 |
34/37/50 |
180L-12/6 |
5.5/10 |
280M-12/8/6/4 |
13/22/24/40 |
