电特性
标称阻值范围Range of nominal resistance：

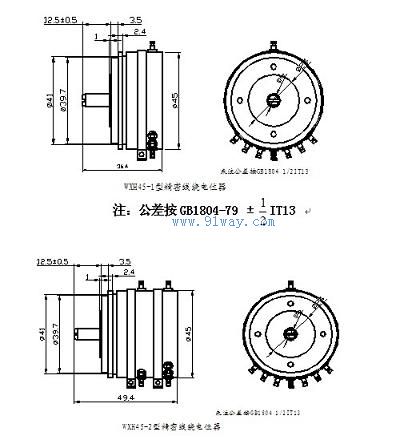

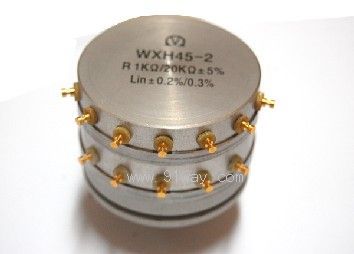

WXH45-1型为40KΩ；WXH45-2型第一联为20KΩ，第二联为1KΩ。
阻值允许偏差Resistance tolerance：±5%
独立线性度Linearity： 0.1%
终端电阻Terminal resistance：≤1%R or 5Ω
额定功率Rated power(300v max)：2W @ 70℃
极限电压Dielectric Strength：300V
峰值噪声Peak Noise：≤100Ω
温度范围Temperature range： -55℃~+125℃
温度系数TCR：低于500Ω TCR≤±150×10-6∕℃；500Ω～50K TCR≤±50×10-6∕℃
绝缘电阻Insulation resistance R1 ≥1GΩ
介质耐压Dielectric withstand voltage 750 Va（低气压: 4.39Kpa下：250V）
旋转寿命Life Expectancy： 500000周 △R≤±5%R，峰值噪声≤100Ω
有效电行程Electrical Angle In Degrees： 356°±1°

机械行程：360°
温度冲击Thermal shock -65℃~+125℃,5 times,ΔR≤±5%R,
耐湿Moisture proof GJB360A—96，方法106,240h ΔR≤±3%R R1≥10MΩ
高频振动High frequency vibration GJB360A—96 方法204 ΔR≤±5%R，ENR≤±500Ω，不允许有大于0.1ms的电气间断
负荷耐磨寿命Life at high temperature： 500000周
冲击Shock： GJB360A—96 方法213 无机械或电气损伤，亦应无瞬时间断现象
低温工作Operation at low temperature -65℃,4h,△R≤±5%R，启动力矩≤20mN·m，电气和机械连接无损伤
高温工作Operation at high temperature 125℃,△R≤±5%R，无可见机械损伤，ΔR≤±5%R
盐雾： 氯化钠浓度为5%，35℃ 96 h，无可见的腐蚀现象
起动力矩Starting torque： ≤ 5mN.m
止档力矩 Stop Strength： ≤500mN.m

物理特性
标志Mark: 商标Trade mark， 型号type,阻值resistance，线路图Diagram,日期代码date code
详细规范：Q/RU21523.6—2003 Detail specification：Q/RU21523.6—2003
