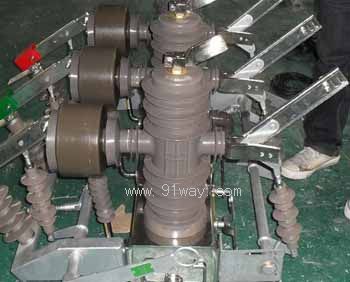

ZWB-12固封极柱式高压双电源切换装置产品详细说明：

ZWB-12固封极柱式高压双电源切换装置（以下简称高压双电源）为额定电压12KV，三相交流50Hz的户外高压配电设备。主要用于双回路开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于双回路变电站及工矿企业配电系统中作保护和控制之用，更适用于城市、农村电网建设改造及频繁操作的场所。

ZWB-12固封极柱式高压双电源切换装置结构特点

1、断路器采用三相固封极柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。 2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
3、三相固封支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。
4、操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用真动传输方式，零部件数量小，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。
6、断路器可以装设三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。
7、断路器两侧装有三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。

ZWB-12固封极柱式高压双电源切换装置环境条件

周围空气温度：上限+40℃，下限-40℃；
海拔：普通型不大于2000mm，高原型不大于3500mm；
风压：不超过700pa（相当于风速34m/s）；
覆冰厚度：10mm；
地震烈度：不超过8度；

高压智能双电源全自动投切功能：
采其A进线或B进线线路上的电压、判断断路器与自动隔离开关的状态，进行自动投切；本装置具有过电流保护；检测负荷端的运行电流，实现定时限过流和速断保护，一次重合闸及闭锁功能，具有来电延时合闸，可设定优先供电功能，当设定为主的电源侧恢复供电后可自动投切至该侧供电，进线线路无电压真空断路器自动跳闸，自动隔离开关不改方向，等下次任意侧先供电时它会自动的转向那侧，真空断路会自动合闸，也可以检修手动分闸，开关闭锁。自动隔离开关停止在居中，能确保用电的安全性。

ZWB-12固封极柱式高压双电源切换装置主要优点：
1、开关的当地控制
2、遥控功能
3、线路的故障检测
4、线路保护功能
⑴、电流速断保护
⑵、过流保护
⑶、冷负荷启动保护（防涌流功能）
⑷、开关本体信号采集以及特殊要求的非电量保护功能
5、备自投功能
⑴、无优先备自投：双侧进线电源互为备用，对等供电，一侧电源失电后另一侧电源主动投入，互相投切
⑵、有有优先级备自投：双侧进线电源设定优先级，备自投完成后，保证优先级高的电源侧处于供电状态
⑶、分支线路发生过流故障闭锁备自投
6、本地数码管显示
7、事件记录功能
SOE记录：对线路上发生的各种重要信息，进行记录并掉电保持，分辨率2MS。最大累计存储32组SOE信息，循环显示
8、人机接口功能
面板调试口：可本地通过PC电脑进行微机查询和配置数据
9、自诊断保护功能
⑴、装置自检：RAM FLASH UART A/D、等定期自检。出现任何装置故障，均通过终端状态指示，并上报控制中心
⑵、接收主站或子站的对时命令，与系统时钟保持同步，增强时间记录的可比性
