DSG系列电磁换向阀产品详细说明：

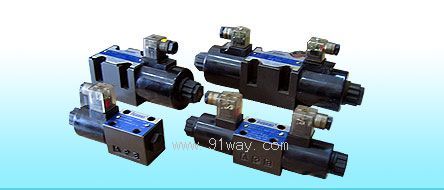

DSG系列电磁换向阀

1、ISO标准、安装尺寸具有绝对互换性。
2、湿式电磁设计、作动平稳无冲击、噪音值低。
3、50Hz，60Hz采共用端子结线，解决不同周波数之困扰。
4、电磁本体及线圈一体设计，散热性良好，完全防止受潮，H种卷线能耐高温。
5、插入型电磁设计、分解组立非常容易。
6、灯光指标作动方向、明确清楚。

DSG系列电磁换向阀型号说明

DSG	-02	-3	C	2	A	-D24	-N	-50
系列号	公称尺寸	位置数	弹簧安装形式	滑闪机能	弹簧偏置与中立时标注	线圈型号	接线形式	设计号
DSG：电磁换 向阀	02 03	3	C：弹簧对中	见下表		交流AC A100 A120 A200 A240 直流DC D12 D24 D100 交流本整型 R100 R200	无标记 接线盒式 N：插入式 N1：带通电指示灯的 插入式	50
		2	D：无弹簧定位
			B：弹簧偏置		A*1B*1
		3	B：弹簧对中	2.4
		2	C：弹簧偏置	2

口径D	最大流量 e/min	最高使用压力 MPa	容许背压 MPa
G02	50	25	7.0
G03	100	25	7.0
