DM系列单相电容运转异步电动机产品详细说明：

DM系列单相电容运转异步电动机是在全国统一设计产品的YY系列单相电容运转异步电动机基础上，进行改进设计，其目的是为了进一步满足用户使用要求，对堵转转矩这一重要的性能指标有较大幅度的提高，因此本系列产品兼有国内外同类产品的优点：性能优异、结构合理、外观美观、运行可靠、维护方便、符合国际IEC标准，完全可以取代YY系列产品，使用范围更广泛，它可用于家用电器风扇、泵、木工机械，压缩机以及其他需用电机驱动的机械装置，深受用户欢迎。

DM系列单相电容运转异步电动机为全封闭式结构，外壳防护等级为IP44，采用B级绝缘，接线盒在电动机顶部，便于用户接线，有四种安装形式可供



用户选用

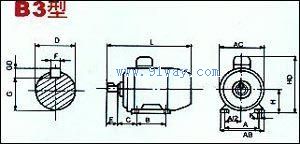

1.B3型--机座带有底脚。(Type B3-Frame with feet.)　

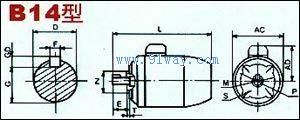

2.B14型--机座无底脚，前端盖上有凸缘。(Type B14-Frame without feet,end bracket with small flange)

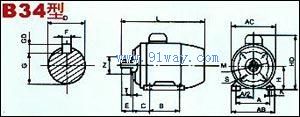

3.B34型--机座有底脚，前端盖上有小凸缘。(Type B34-Frame with feet,end bracket with small flange)

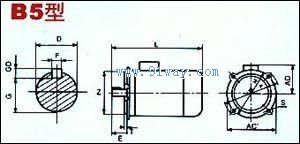

4.B5--机座无底脚，前端盖上有大凸缘。10:00 03-11-10(Type B5-Frame without feet,bracket with big flange)

使用条件　Korking Condition
Ambient temperature 环境温度：-15～＋40℃
Altitude海拔：　　　　　　　　≯1000M
Protection防护等级：　　　　　IP44
Voltage电压：　　　　　　　　 220V±100%
Duty工作制：　　　　　　　　　S1连续
Insutation绝缘：　　　　　　　B

订货须知　Notes For Ordering
若对绝缘，使用环境等方面有超出说明的特殊要求，请在订货时商议。

机座号Frame NO	型号Type	功率W	电流A	电压V	频率Hz	转速R/min	效率%	功率 因素	堵转转矩 倍数	堵转 电流	最大转矩 倍数	电容器 UF
80	DM8012	750	5.50	220	50	2800	66	0.95	0.55	20	1.7	25
80	DM8022	1100	7.80	220	50	2800	68	0.95	0.50	32	1.7	30
80	DM8032	1300	8.90	220	50	2800	70	0.95	0.50	35	1.7	40
80	DM8014	550	4.10	220	50	1400	64	0.95	0.50	15	1.7	20
80	DM8024	750	5.40	220	50	1400	66	0.95	0.45	20	1.7	25
90	DM90S2	1500	10.3	220	50	2800	71	0.95	0.45	45	1.7	45
90	DM90L2	2200	14.2	220	50	2800	74	0.95	0.40	70	1.7	60
90	DM90S4	1100	7.74	220	50	1400	68	0.95	0.45	32	1.7	35
90	DM90L4	1500	10.1	220	50	1400	71	0.95	0.40	45	1.7	45
90	DM90LM4	1800	11.5	220	50	1400	75	0.95	0.40	60	1.7	60
90	DM90LL4	2000	14.2	220	50	1400	74	0.95	0.35	70	1.7	60

机座号Farme NO	B3型，B34型，B14型
	AB	AC	AD	HD	L
80	160	165	120	200	295
90S	180	185	130	220	310
90L	180	185	130	220	335

机座号Farme NO	B5型
	M	N	P	S	T	AC	AD	L
80	165	130	200	12	3.5	165	150	300
90S	165	130	200	12	3.5	185	160	335
90L	165	130	200	12	3.5	185	160	360

机座号Farme NO	B3型，B34型，B14型，B5型　　　　　B34型14型
	A	A/2	B	C	D	E	FXGD	G	H	K	M	N	P	S	T
80	125	62.5	100	50	19	40	6×6	15.5	80	10	100	80	120	M6	3
90S	140	70	100	56	24	50	8×7	20	90	10	115	95	140	M8	3
90L	140	70	125	56	24	50	8×7	20	90	10	115	95	140	M8	3
