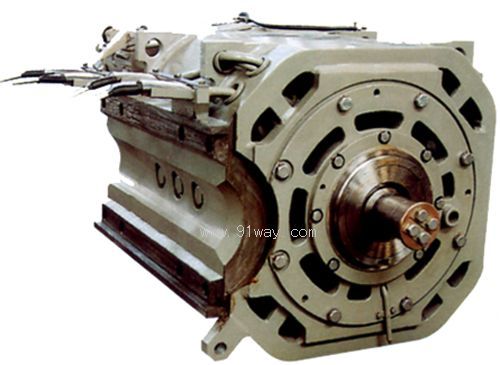

ZD109B直流牵引电动机产品详细说明：

ZD109B直流牵引电动机，是一种用于大功率客、货运内燃机的直流牵引电动机，该电机功率大，恒功调速范围宽，换向性优良。其结构特点是：机座采用钢板压形焊接机座，滚动抱轴承结构；使其更符合铁路的重载，该电机主要用于东风4D内燃机车上。

ZD109B直流牵引电动机主要技术参数：
额定功率（Rated Power）：530KW
额定电压（Rated Voltage）: 670V
额定电流（Rated Current）: 845A
额定转速（Rated Speed）: 770r/min
最大转速（Max Speed））: 2385 r/min
额定效率（Rated Efficiency）: 93%
最高电压（Max Voltage）: 980V
额定风量（Rated Air Flow）: 110m3/min
最大恒功率转速（Max Speed at Constant Power）: 2190 r/min
最大电流（Max Current）: 1200A
工作制（Duty）: s1
绝缘等级（Insulation class ）: H/H
励磁方式（Exciting Type）: 串励 Serier-Wound
冷却方式（Cooling Method）: 强迫通风Forced Ventilation
重 量（Weight）:2850kg
