用途
ZKTD型陶瓷真空开关管采用高氧化铝陶瓷作绝缘外壳，管内以高真空作介质，因而，其体积小，耐高压、分断能力强、使用寿命长、触头不必维修，尤其是因其电弧不外露，安全可靠的优点，为煤炭、电力、化工、冶金、石油等工业部门所广泛采用。
该产品配以合适的操动机构，可装配成交流断路器、用于配电控制装置,供远距离接通与分断电动机，变压器、电容器组等，特别适宜组成隔爆型磁力起动器。

技术参数
额定工作电压10KV
额定工作电流400、630A
额定短路开断电流12.5KA
额定短路开断次数16次
额定电流开断次数3000次
机械寿命1.5万次
额定短时耐受电流12.5KA
额定短时耐受时间4S
额定工频耐受电压42KV
额定开矩8±1mm
触头自闭力115±11N
额定开矩下的触头反力140±14N
额定触头压力下的接触电阻≤100μΩ
ⅰ型配用济源断路器A型
Ⅱ型配用济源断路器A型

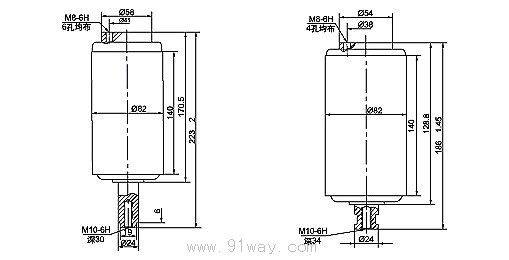

外形尺寸及安装尺寸

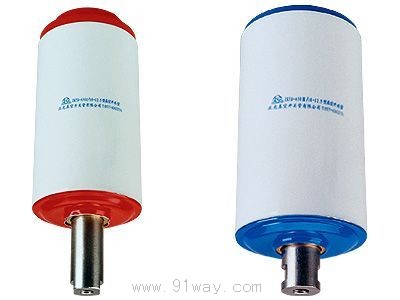

ZKTD-630/10KV-I,II型陶瓷真空开关管
