MZZ7-24户内交流高压真空断路器产品详细说明：

MZZ7-24户内交流高压真空断路器，是由我公司参照国内外技术研究开发的最新一代系列化 24kV真空断路器，主要设计理念是主导电回路以采用固封绝缘性能，改进设计操动机构，使断路器绝缘性能稳定、机械可靠性、开断性能得以大幅提高、真正达到免维护和更长的机械寿命及电寿命。且无爆炸危险及污染，供工矿企业，发电厂及变电站作单母线系统电气设施的保护和控制之用，并适用于频繁操作的场所，也可以用于切合电容器组等特殊场合。

结构特点：
本产品符合国家标准GB1984-2003《交流高压断路器》和 IE62271-100《交流高压断路器》标准。满足DL/T403《10-35kV户内高压真空断路器订货技术条件》。

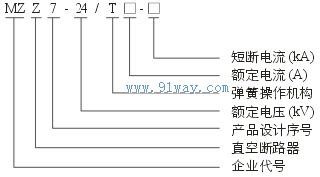

MZZ7-24户内交流高压真空断路器型号含义


环境条件
海拔高度：不超过1000m；

环境温度：最高温度+40℃，最低温度-15℃(允许-30℃时储运)

环境湿度：日平均相对湿度：≤95%
月平均相对湿度：≤90%
日平均饱和蒸发压：≤2.2×KPa;
月平均饱和蒸发压：≤1.8×KPa

主要技术参数
1、MZZ7-24主要技术参数

名称		单位	数据
额定电压		Kv	24
额定频率		HZ	50/60
额定绝缘水平	1min工频耐受电压	KV	60
	雷电冲击耐受电压	Hz	125
额定电流		A	1250-3150
额定短路耐受电流(4S)		KA	20			25	31.5
额定峰值耐受电流		KA	50			63	80
额定短路开断电流		KA	20			25	31.5
额定关合电流		KA	50			63	80
额定短路开断次数		次	30
额定短路持续时间		秒	4
二次回路工频耐受电压(1min)		V	2000
额定电容组开断电流		A	400/630
额定操作顺序			O-0.3s-CO-180s-CO
机械寿命		次	2000(磁永磁机构为60000次)

2、MZZ7-24机械特性参数

名称	单位	数据
触头开距	mm	14±1
超行程	mm	3.5±1
合闸触头弹跳时间	ms	≤2
三相分、合闸不同期性	ms	≤2
平均分闸速度	ms	1.0±0.2
平均合闸速度	m/s	1.3±0.2
分闸时间	ms	35-70
合闸时间	ms	20-50
主导电回路电阻	μΩ	630A 1250A 1600 2000A 2500 3150A		≤50μΩ ≤45μΩ ≤35μΩ ≤35μΩ ≤30μΩ ≤25μΩ
储能电机额定功率	W	80
储能时间	s	<10

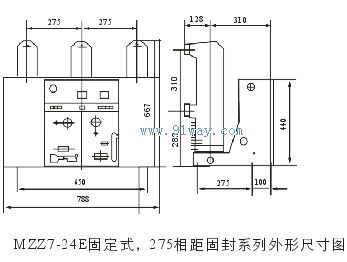

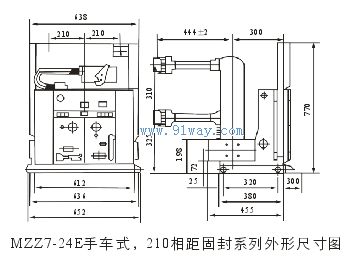

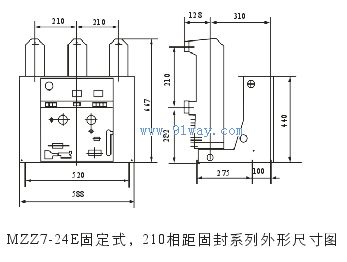

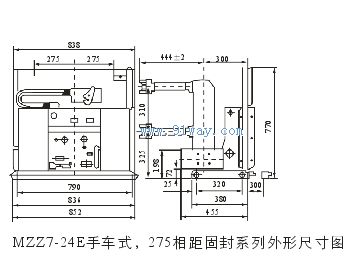

外形及安装尺寸

MZZ7-24户内交流高压真空断路器
