MZD81-40.5户内高压接地开关产品详细说明：

MZD81-40.5/31.5型户内高压接地开关(以下简称接地开关)是由西安高压电器研究所研制开关的一种具有高技术参数性能的先进水平产品。经全面考核，其性能符合国家标准GB1985《交流高压隔离开关和接地开关》的规定，适用于40.5kV,交流50Hz的电力系统，可与KYN□-45型号及其他型号高压开关配套使用，亦可作为高压电器设备检修时接地保护用。

结构特点：
设计先进，户内负荷开关； 结构简单、安装调式方便； 具有快速分、合能力； 海拔高度不超过1000米 周围空气温度上限+40度；下限-10度 地震烈度不超过8度 没有水灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动场所。

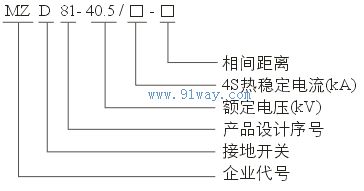

MZD81-40.5户内高压接地开关型号含义


主要技术参数

项目		单位	数据
额定电压		KV	12
最高电压		KV	40
热稳定电压		KA	4
热稳定电流时间		S	100
短路关合电流		KA
动稳定电流		KA
极间中心距		mm
额定绝缘水平	额定短时工频耐受电压	KV	极对地及极间	95
	额定雷电冲击耐受电压			185

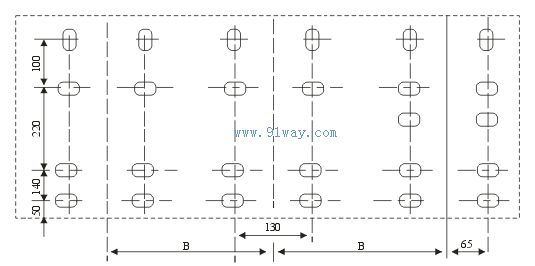

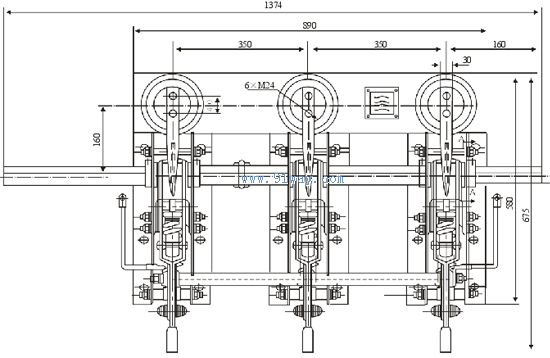

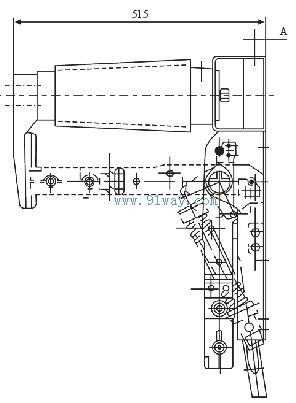

MZD81-40.5户内高压接地开关外形尺寸及安装尺寸

极间距B	H	A(槽钢背安装孔)
300	790	3孔-15*400*14(直径)
350	890	3孔-15*400*14(直径)
400	990	3孔-15*400*14(直径)

订货须知
请注明产品型号、额定电压、热稳定电流、相间距离。
需配轴操动机构，按上图所示的右操作或左操作方位，对应注明右操动机构或左操动机构。
需供传感器带电显示装置时，请注明显示器类型。
用户有特殊要求可协商解决。
