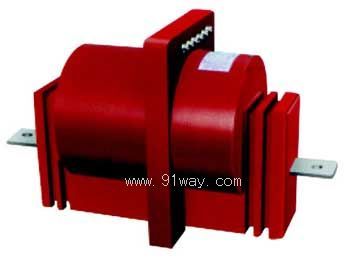

LFZB1系列高压电流互感器为环氧树脂浇注绝缘全封闭产品，适用于额定电压10kV及以下电压等级，额定频率为50Hz或60Hz的户内电力线路及设备中作电流、电能测量和继电保护用。本型互感器具有体积小、重量轻、绝缘性能优越、精度高、动热稳定倍数高等特点，是为了替代旧型号LAJ-10(半封闭)而专门设计的新产品，外形及安装尺寸与旧产品一样，可完全替代，并且还可以根据用户需要制成各种特殊规格的产品，灵活性强。符合IEC44-1:1996及GB1208-2006《电流互感器》标准。

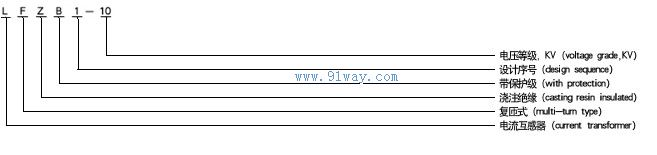

LFZB1系列高压电流互感器型号含义


结构简介
LFZB1系列高压电流互感器为全封闭式结构，铁芯采用优良的导磁材料，一、二次绕组及铁芯均浇注在环氧树脂中，具有优良的绝缘性能和防潮能力，并易表面维护。一次出线P1、P2分别在浇注体的两侧，二次绕组出线端在浇注体的中间，第一组为计量绕组（0.2S级、0.2级），标志为1S1、1S2：第二组为监控绕组（0.5级），标志为2S1、2S2;第三组为保护级绕组（10P级），标志为3S1、3S2。如果客户需要，可任意改变准确级组合，互感器为减极性，中间4只M10的铜嵌件为互感器的安装孔。

LFZB1系列高压电流互感器技术参数

1额定绝缘水平：12/42/75KV
2负荷的功率因数：COSΦ=0.8(滞后)
3额定二次电流：5A或1A
4表面爬电距离：280mm
5局部放电水平符合GB1208-2006《电流互感器》标准

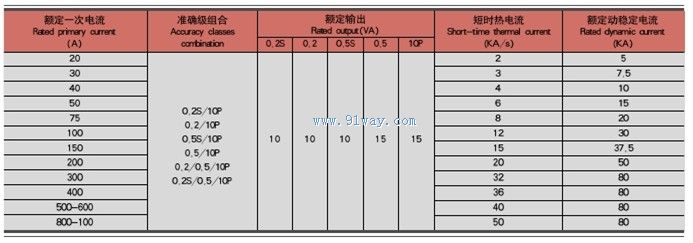

6额定一次电流、准确级组合、额定输出及额定动、热稳定电流见下表

LFZB1系列高压电流互感器
