JLSZY-35W组合式互感器(又称电能计量箱)系供交流50Hz、额定电压35kV三相电力线路中作有功、无功电能计量。适用于农村户外变电站，也可用于工业企业小型变、配电所。本产品可取代JLS-35型油浸式电能计量箱。

结构特点：

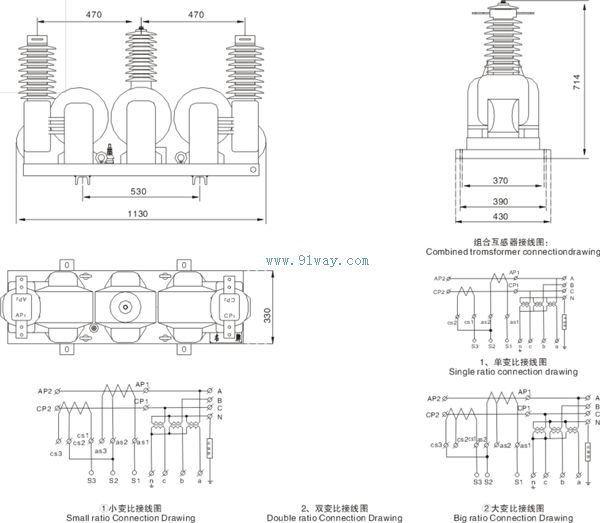

本型组合互感器为户外环氧树脂浇注、全封闭、支柱式结构。由于采用户外环氧树脂浇注，产品具有耐电弧、耐紫外线、耐老化、寿命长、免维护等特点。本产品由三台单相接地电压互感器组成“Y”型接线，两台电流互感器分别串接在A、C相上，并且电流互感器二次绕组带有抽头可得到不同电流比。
二次出线通过金属软管引出，接线方便、安全可靠并能实现防窃电措施。底座槽钢上有四个安装孔供安装使用。

JLSZY-35W组合式互感器技术参数：
污秽等级：Ⅳ级；
本型组合互感器系由三台单相接地电压互感器及两台单相电流互感器组合成三相，电压互感器用Y/Y接线；
本型组合互感器满足GB1208《电流互感器》、GB1207《电磁式电压互感器》、GB17201《组合互感器》之要求；
电压互感器额定电压比为：35000/100(V)，额定二次输出为：0.2级30VA；
负荷功率因数：COSΦ=0.8(滞后)．
电流互感器仪表保安系数：FS≤10;
环境温度：-30℃～40℃之间。日平均气温不超过30℃；
海拔高度：≤4000m；

JLSZY-35W组合式互感器技术参数

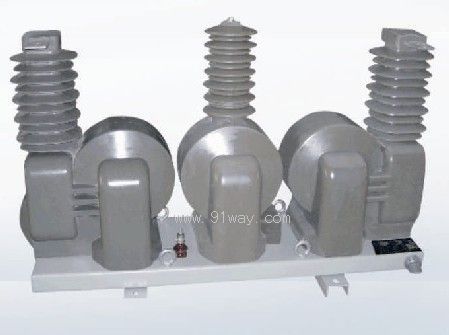

JLSZY-35W组合式互感器
