GK-10X路灯光控自动开关

一般工厂、学校、街道的路灯，水面岛屿的航标灯。折天由值班人员关灯、天黑再行开灯。往往会引起不及时开灯或关灯，这样不但浪费电力，而且，还影响工作。

根据各方面的有关资料，引进国外先进集成电路，及在本厂以前生产的路灯开关的基础上，改制了一种比较有实用价值的路灯自动开关。该开关不受天气季节的影响，功能可靠，灵敏度高，畅销全国各地，深受用户的欢迎。

工作原理与结构
电路中装有延时电路，具有防止偶然间的闪电或手电筒、汽车、及其它光照射光电头，落叶飞低短暂遮挡光电源件的误开误关的抗干扰能力。
路灯自动开关由光电转换装置即光电头及集成块、电子元件、执行继电器、交流接触器构成。白天光照较强，光敏元件电流增大，使集成电路的继电器释放，路灯不亮，到傍晚天黑到一一程度时，由于光照减弱，光敏元件产生的电压低，继电器吸合路灯亮直到次日晨，光照加强集成触发器自动再次动作，路灯灭。

GK-10X路灯光控自动开关安装与使用
（一）、将篡自动开关安装在路灯放置的电线柱或有自然光线的地方，要注意清洁，及时或定期擦净自动开关电头的灰尘，以免影响光电转换效果。路灯自动开关接线柱中间旋钮是调节灵敏度的，可顺、逆调节，据地方的天时、使天黑需要开灯时继电器吸合，白天需要关灯时继电器释放。
（二）、自动开关接线柱从左到右：
（1）为电源输入
（2）为中心线共用
（3）为电源输出

GK-10X路灯光控自动开关技术条件
1、电源电压：交流220V（如用其它电源，请在订货时注明）
2、触头容量：A，220V
3、继电器触点：1A

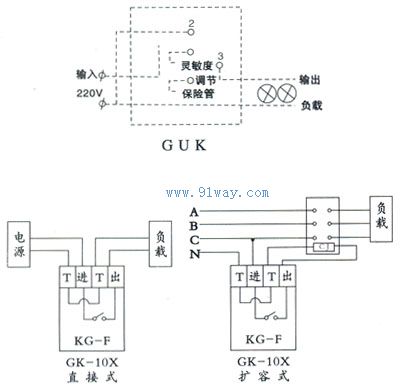

五、接线示意图

GK-10X路灯光控自动开关
